Описание Порошковый дифрактометр TD-3700

     Tongda TD-3700 — это многофункциональный дифрактометр, позволяющий решать как классические задачи рентгеновской дифрактометрии, так и реализовывать уникальные схемы измерения благодаря гибкости модульной архитектуры и наличию большого числа измерительных приставок и аксессуаров. Структурный и фазовый анализ, остаточные напряжения и текстурный анализ, , исследования при высоких и низких температурах, изучение стресса материала, анализ функциональных покрытий, анализ тонких пленок, наноматериалы, коллоидные жидкости, аморфные материалы, органические и биомедицинские материалы, волокна, полимеры, наноструктурированные поверхности и многое другое.

Особенности порошкового дифрактометра TD-3700:

• Модульная конструкция устройства – доступны опции
• Широкий выбор детекторов CP, SDD, 1D, SC
• Материалы мишени трубки: Cu, Co, Cr, Mo, W, Fe
• Высокоточный гониометр ⌀185-300 мм непрерывно регулируемый
• Охлаждение до – 196℃ / нагрев до 1600℃
• Широкий выбор аксессуаров для построения различных схем измерения
• Возможность вращения и автоматической смены образцов

Θs-θd вертикальный гониометр

Гониометры TD-3700 сконструированы на базе высокоточных трансмиссионных подшипников, контролируемых с помощью полностью закрытой системы сервоприводов. Интеллектуальный контроллер системы управляется с помощью 32-битного RISC микропроцессора, обеспечивающего, вкупе с магнитным энкодером высокого разрешения, самую высокую точность измерения.

Матричные 1D детекторы

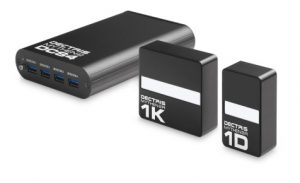

TDM-20 комплектуется матричными детекторами фирмы серии Mythen 2R (модели 1K и 1D – HPC технология – полосовые X-RAY детекторы). Детекторы модельного ряда Pilatus, предназначенные для специализированных целей (работа с синхротронными источниками излучений и с лабораторными источниками света), доступны в моделях дифрактометра TD-5000. Детекторы Mythen 2R 1D/1K это полосовые полупроводниковые сенсоры, обеспечивающие на один-два порядка лучшее быстродействие в сравнении с точечными детекторами.

Особенности детекторов Mythen:

– прямое преобразование рентгеновских лучей в электрический сигнал в режиме счета одиночных фотонов;

– низкий уровень шума, отсутствие темнового тока;

– расширенный динамический диапазон;

– короткое время чтения, высокая частота кадрирования.

Квантовая эффективность как функция от регистрируемой энергии для сенсоров различной толщины.

Базы данных порошковых дифракционных картин

Поставляемое программное обеспечение дифрактометров может комплектоваться базами данных дифрактограмм.

Система охлаждения

Чиллер дифрактометра TD-3700 предназначен для охлаждения трубки с помощью дистиллированной воды. Чиллер поставляется в комплекте с дифрактометром.

ПЛК контроллер

Использование ПЛК системы (программируемый контроллер) повышает производительность прибора, а также позволяет значительно снизить энергопотребление генератора рентгеновского излучения. Высоковольтный генераторный блок и система управления прибором, вкупе с интерфейсным модулем ввода/вывода, разделены устройством оптической изоляции, что обеспечивает высокую безопасность работы пользователей, а также увеличивает отказоустойчивость системы.

Доступные опции TD-3700 (раздел Опции дифрактометров):

• Детекторы дифрактометров
• Рентгеновские трубки
• Поворотный держатель образца
• Опция низкого и среднего нагрева
• Малоугловое рентгеновское рассеяние
• Высокотемпературный нагрев
• Автоматический сменщик образцов
• Опция для исследования тонких пленок
• Многофункциональный измерительный прибор

Дифрактограммы TD-3700

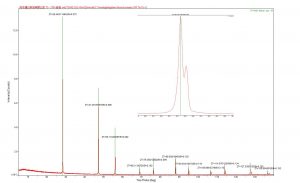

Порошок кремния. Увеличение пика (111)

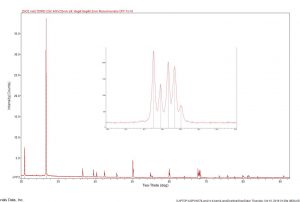

Полный спектр SiO2. Частичное увеличение пяти пиков

Сравнение одного пика дифрактограммы порошкового кремния. XR3700 (детектор Mythen, красная кривая) и XR3500 (сцинтилляционный детектор, зеленая кривая).

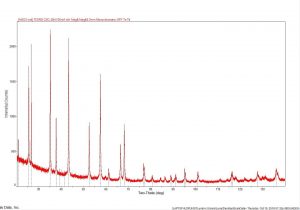

Дифрактограмма Al2O3

Поверка прибора

Рентгеновские дифрактометры TD-3700 и TDM-20 внесены в Госреестр СИ, номер регистрации 88449-23. Получено свидетельство о поверки прибора.

Приказ о внесении в госреестр СИ дифраткометров TD-3700 и TDM-20 №485 ОТ 09.03.2023

Вместе с оборудованием поставляется Сертификат ГОСТ-Р, Декларация о соответствии, Сертификат безопасности, Свидетельство о поверке, а также Протокол радиационных испытаний. Радиационная безопасность прибора соответствует следующим нормативам:

• ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические»;

• ГОСТ Р ИСО 13849-1 «Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1»;

• ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»;

• СанПиН 2.6.1.3289-15 «Гигиенические требования по обеспечению радиационной безопасности при обращении с источниками, генерирующими рентгеновское излучение при ускоряющем напряжении до 150 кВ.».

О производителе

Компания Dandong Tongda Science & Technology (Tongda, Китай) – это национальное высокотехнологичное предприятие, расположенное в Китае в провинции Ляонин. Основное направление деятельности компании: производство оборудования неразрушающего контроля и рентгеноаналитического оборудования. Предприятие работает при поддержке Министерства Науки и Технологий Китая и сертифицировано по стандартам ISO.

При поддержке крупных частных китайских фондов, Tongda разработала серию аналитических приборов, конкурирующими на мировом рынке с такими производителями, как Shimadzu, Rigaku, Bruker и многими другими. Продукция компании широко используются в химии, машиностроении, геологии, добыче полезных ископаемых, металлургии, нефтехимии, фармацевтики и других сферах.
