Резонанс плоских зон в CsCr₆Sb₆: спиновые флуктуации кагоме-решётки как движущий механизм



Впервые получено прямое спектроскопическое свидетельство резонанса плоских зон в кагоме-металле CsCr₆Sb₆. С помощью фотоэмиссионной спектроскопии с угловым разрешением (ARPES) установлено сосуществование плоских и дисперсионных зон вблизи уровня Ферми, а при охлаждении ниже температуры Нееля (T_N ≈ 72 К) — выраженное нарастание спектрального веса и гибридизация этих зон. Обнаруженный резонанс отличается от классического поведения решётки Кондо: он синхронизирован с возникновением ближнего антиферромагнитного порядка, а не предшествует ему.





О чём эта работа



Взаимодействие локализованных и делокализованных электронов лежит в основе многих коррелированных и топологических квантовых состояний. Решётка кагоме — идеальная платформа для их изучения: она одновременно поддерживает плоские зоны (локализованные состояния) и дисперсионные зоны (делокализованные состояния). Однако прямых спектроскопических данных об их динамической связи до сих пор не хватало.



Авторы работы восполняют этот пробел — на примере нового двуслойного кагоме-металла CsCr₆Sb₆.





Три типа резонанса плоских зон

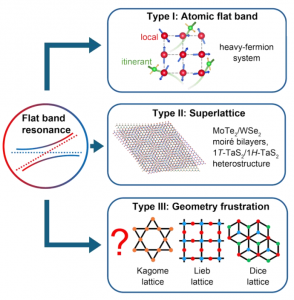

Системы с сосуществованием локализованных и делокализованных электронов делятся на три класса.







• Тип I — атомные плоские зоны: локализованные 4f/5f-электроны взаимодействуют с электронами проводимости. Классический пример — системы тяжёлых фермионов на основе Ce, Yb, U, где конкуренция взаимодействий РККИ и Кондо порождает квантовые критические точки и нетрадиционную сверхпроводимость.
• Тип II — ван-дер-ваальсовые сверхрешётки: резонанс возникает либо через муаровую интерференцию, либо из прямой комбинации локальных и делокализованных компонент (например, MoTe₂/WSe₂, 1T-TaS₂/1H-TaS₂). Высокая настраиваемость, но сложность изготовления.
• Тип III — геометрическая фрустрация: плоские зоны генерируются через квантовую геометрическую фрустрацию в специальных решётках (кагоме, Либа, кубиков). Широко доступны, хорошо поддаются настройке через легирование, давление и электростатический затвор. Именно для этого типа экспериментальное свидетельство резонанса плоских зон до настоящей работы отсутствовало.





Почему CsCr₆Sb₆?



Соединение CsCr₆Sb₆ одновременно удовлетворяет всем необходимым критериям для наблюдения резонанса плоских зон в кагоме-системе.



Кристаллическая структура CsCr₆Sb₆: двуслойные блоки кагоме Cr₃Sb, разделённые слоями Cs, с указанием расстояний d₁ (между билоями) и d₂ (между ближайшими атомами Cr)

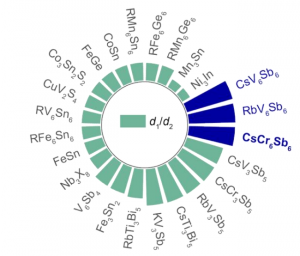

Сравнение отношения d₁/d₂ для различных кагоме-материалов; CsCr₆Sb₆ выделяется наибольшим значением, указывающим на идеальную двумерность



• Двуслойная структура кагоме: CsCr₆Sb₆ состоит из двуслойных блоков Cr₃Sb, разделённых слоями сурьмы и цезия. Расстояние между соседними двуслоями (d₁ = 11,559 Å) примерно в 4 раза превышает расстояние между ближайшими атомами Cr (d₂). Такое соотношение d₁/d₂ — наибольшее среди всех экспериментально изученных кагоме-материалов, что обеспечивает исключительную двумерность плоских зон.
• Большой коэффициент Зоммерфельда: свидетельствует о наличии вблизи уровня Ферми плоской зоны с большой эффективной массой.
• Ближний антиферромагнитный порядок без дальнодействующего упорядочения: локальные магнитные моменты присутствуют, но не образуют дальний порядок — именно то, что необходимо для реализации резонанса Кондо-типа.



Удельное электросопротивление CsCr₆Sb₆ как функция температуры с логарифмическим ростом при охлаждении и слабым изломом при TN ≈ 72 К





Электронная структура: сосуществование плоских и дисперсионных зон



Измерения ARPES с вариацией энергии фотонов от 30 до 100 эВ показывают, что поверхности Ферми вблизи уровня Ферми не проявляют заметной дисперсии по k_z — прямое подтверждение двумерной природы состояний. В плоскости k_x–k_y выявлены электронные карманы α и β в точках Γ̄ и M̄ соответственно, а также дырочный карман γ вблизи K̄.



поверхность Ферми CsCr₆Sb₆ в плоскости kx–ky при hν = 54 эВ: центральное пятно в точке Γ̄ и шесть эллиптических особенностей вокруг точки M̄

Зонная структура вдоль M̄–Γ̄–K̄–M̄ при суммировании LH и LV поляризаций; плоские зоны при энергиях связи ~0 и −1 эВ





Плоские зоны трудно различимы при стандартных условиях съёмки из-за матричных элементов фотоэмиссии. При суммировании данных с линейно горизонтальной (LH) и линейно вертикальной (LV) поляризацией плоские зоны отчётливо проявляются на энергиях связи ~0 и −1 эВ. Таким образом, в CsCr₆Sb₆ зафиксировано сосуществование локализованных и делокализованных состояний вблизи уровня Ферми.





Резонанс плоских зон: температурная эволюция



Ключевой спектроскопический признак резонанса плоских зон — нарастание спектрального веса вблизи уровня Ферми при охлаждении, аналогичное поведению тяжёлых фермионов. Температурные измерения ARPES раскрывают именно такую картину.



Карты интенсивности ARPES и их вторые производные вблизи точки Γ̄ при температурах 12, 35, 55, 75, 92 К; при 12 К отчётливо видны три особенности плоских зон f1, f2, f3, исчезающие выше TN





• При 92 К (выше T_N): виден только размытый сигнал дна кармана α. Плоские зоны не разрешаются.
• При охлаждении ниже T_N: появляются три отчётливые особенности плоских зон (f1, f2, f3). В кривых распределения по энергиям (EDC) при 12 К — узкий когерентный пик чуть ниже уровня Ферми, сателлитный пик на −56 мэВ и горб около −100 мэВ.
• Обратимость: термоциклирование подтвердило воспроизводимость: после нагрева выше T_N и повторного охлаждения до 12 К все три особенности возникают снова — исключая деградацию поверхности как возможный артефакт.



EDC при различных температурах; при 12 К когерентный пик (синяя стрелка), сателлитный пик (оранжевая) и горб (чёрная); при 92 К — одиночный широкий пик

Сравнение EDC в точке Γ̄ при разных температурах; когерентный пик исчезает выше 75 К





Связь резонанса с антиферромагнетизмом: отклонение от модели Кондо



Температурная зависимость спектрального веса когерентного пика f1 обнаруживает резкое подавление непосредственно выше температуры начала ближнего антиферромагнитного порядка. Производная удельного сопротивления по температуре фиксирует излом при той же температуре ≈72 К.



Температурная зависимость спектрального веса когерентного пика (красная кривая) и производной сопротивления dρ/dT (синяя кривая); оба обнаруживают перелом при TN ≈ 72 К

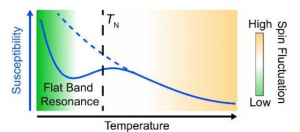

Схема резонанса плоских зон в CsCr₆Sb₆: двуслойные блоки кагоме порождают дублеты плоских зон; ниже TN — синглеты Кондо и резонанс, выше TN — усиленные спиновые флуктуации подавляют гибридизацию



В классических системах тяжёлых фермионов резонанс Кондо возникает задолго до температуры антиферромагнитного упорядочения и не разрушается длинноволновыми флуктуациями. В CsCr₆Sb₆ ситуация принципиально иная: резонанс синхронизирован с появлением ближнего антиферромагнитного порядка при T_N. Авторы объясняют это усиленными спиновыми флуктуациями, характерными для решётки кагоме: они разрушают синглеты Кондо выше T_N, а ниже T_N стабилизация локальных магнитных моментов ближним порядком, напротив, открывает путь для гибридизации.



Расчёты DFT+DMFT воспроизводят плоские зоны вблизи уровня Ферми и подтверждают их преимущественный вклад от орбиталей Cr 3d — в отличие от соединений типа AT₃Sb₅, где доминируют иные каналы.

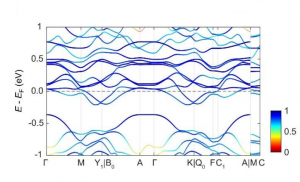

Орбитально-разрешённая зонная структура CsCr₆Sb₆ по данным расчёта DFT; цветовая шкала показывает вклад орбиталей Cr 3d





Почему не поляроны?



Альтернативное объяснение наблюдаемых спектральных особенностей через электрон-фононное взаимодействие (поляроны) авторы исключают по двум причинам: энергетические Dрасстояния между пиками резонанса существенно превышают максимальную частоту фононов в материале, а сам резонанс подавляется резко при переходе через T_N — тогда как поляронные эффекты дают плавную температурную зависимость.





Краткое описание методов



• Синтез монокристаллов: метод самофлюса (Cs:Cr:Sb = 1:1:5, нагрев до 1100 °C, охлаждение до 500 °C со скоростью 1,5 °C/ч). Избыточный флюс удалялся ультрачистой водой. Структурная аттестация — рентгеноструктурный анализ монокристаллов (Bruker D8, Mo K_α1, λ = 0,71073 Å).
• ARPES: синхротронные станции BL09U и BL03U (SSRF, Шанхай), анализатор Scienta Omicron DA30L. Диапазон энергий фотонов 30–102 эВ, энергетическое разрешение 15 мэВ, угловое разрешение 0,1°. Образцы сколоты in situ, давление < 8×10⁻¹¹ мбар.
• Расчёты DFT: пакет VASP, функционал PBE-GGA, PAW-потенциалы, отсечка 300 эВ, k-сетка 6×6×6. Спин-орбитальное взаимодействие (SOC) учтено.
• Расчёты DFT+DMFT: пакет Wien2k + embedded-DMFT, примесная задача для орбиталей Cr-3d решена методом непрерывного квантового метода Монте-Карло (CT-QMC), спектральные функции получены через аналитическое продолжение методом максимальной энтропии.
• СТМ: сверхвысоковакуумный микроскоп Unisoku USM1300, зонд Pt/Ir, базовая температура 4,2 К.





Выводы



Итоговое заключение: В двуслойном кагоме-металле CsCr₆Sb₆ впервые получено прямое спектроскопическое свидетельство резонанса плоских зон в материале с геометрической фрустрацией (тип III). Двуслойная структура кагоме порождает дублеты плоских зон, позволяя плоской зоне одного слоя пересекаться с дисперсионной зоной соседнего — необходимое условие резонанса, недостижимое в однослойных кагоме-системах. Резонанс синхронизирован с возникновением ближнего антиферромагнитного порядка при T_N ≈ 72 К, что принципиально отличает CsCr₆Sb₆ от классических металлов с решёткой Кондо и указывает на новый механизм, в котором спиновые флуктуации кагоме-решётки управляют как фрустрацией магнитного порядка, так и формированием резонанса.
