Нематичность в FeSe/SrTiO₃: неустойчивость поверхности Ферми как движущий механизм



На основе экспериментальных данных ARPES и анализа зонной структуры установлено, что нематический порядок в двухмонослойном FeSe/SrTiO₃ обусловлен d-волновой неустойчивостью поверхности Ферми померанчуковского типа. Ключевое свидетельство — полное вырождение зон d_xz и d_yz в точке Γ при одновременном значительном расщеплении в точке M. Обсуждается эволюция нематического порядка с ростом толщины плёнки и его связь с высокотемпературной сверхпроводимостью.





О чём эта работа



Электронная нематичность — состояние, при котором электроны нарушают вращательную симметрию решётки, сохраняя при этом трансляционную симметрию, — широко встречается в сильно коррелированных квантовых материалах: купратных высокотемпературных сверхпроводниках, железосодержащих сверхпроводниках и скрученном двуслойном графене. Давний спор о природе нематичности касается её движущего механизма: это деформация поверхности Ферми в пространстве импульсов (неустойчивость Померанчука) или орбитальное упорядочение в реальном пространстве?



Авторы работы дают прямой экспериментальный ответ на этот вопрос — на примере двухмонослойной плёнки FeSe на подложке SrTiO₃ (STO).





Почему именно двухмонослойный FeSe/STO?



Система FeSe/SrTiO₃ выделяется среди железосодержащих сверхпроводников по ряду причин. Нематический переход в ней происходит без развития дальнего магнитного порядка — что делает её «чистейшим» примером электронной нематичности. В однослойном FeSe/STO нематичность подавлена высокотемпературным сверхпроводящим переходом, тогда как в двухмонослойной системе сверхпроводимость полностью отсутствует даже через эффект близости — это позволяет изучать нематическую фазу в чистом виде. С уменьшением толщины плёнки нематичность усиливается, а 2 ML представляет предельный случай.





Два конкурирующих механизма нематичности



Феноменологически существуют два принципиально различных механизма нематического упорядочения в FeSe.



Схема d-волновой деформации поверхности Ферми типа Померанчука в пространстве импульсов

Орбитальная поляризация через неравное заполнение орбиталей dxz/dyz в реальном пространстве





• Неустойчивость Померанчука: взаимодействия квазичастиц в канале с угловым моментом l = 2 деформируют поверхность Ферми с d-волновым форм-фактором. Ключевое следствие — расщепление зон d_xz и d_yz максимально в точке M (ΔM ≠ 0), но равно нулю в точке Γ (ΔΓ = 0).
• Орбитальная поляризация (ферро-орбитальный сценарий): локальная разность энергий снимает вырождение орбиталей равномерно во всём пространстве импульсов. Результат — изотропное расщепление одновременно в обеих точках: ΔΓ = ΔM ≠ 0.



Таким образом, поведение в точке Γ является ключевым диагностическим критерием для разграничения двух сценариев.

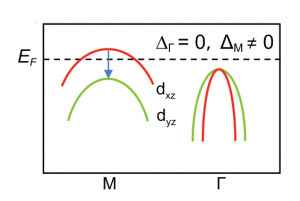

Расщепление зон dxz/dyz при Γ и M для d-волновой неустойчивости: ΔΓ = 0, ΔM ≠ 0

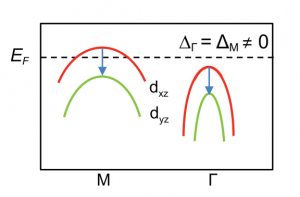

Расщепление зон для орбитальной поляризации: ΔΓ = ΔM ≠ 0





Эксперимент: ARPES с поляризационным анализом



Измерения проводились методом фотоэмиссионной спектроскопии с угловым разрешением (ARPES) на синхротронной линии BL-09U «Dreamline» (SSRF, Шанхай). Плёнки FeSe выращивались молекулярно-лучевой эпитаксией на подложках Nb:SrTiO₃(001).



Ключевое преимущество подхода: использование фотонов с p- и s-поляризацией позволяет избирательно возбуждать электроны с разной симметрией волновой функции. Нечётные орбитали относительно плоскости M_x (d_yz) активны при p-поляризации, чётные (d_xz) — при s-поляризации.



Дисперсия зон вдоль Γ–M при p-поляризации, энергии фотонов 26, 28, 32, 42 эВ





Дисперсия зон вдоль Γ–M при s-поляризации; видна только зона α с характером dxz







Главный результат: вырождение d_xz/d_yz в точке Γ



В двухмонослойном FeSe/STO зоны d_xz (полоса α) и d_yz (полоса β) вырождены в точке Γ — их вершины расположены на 9,39 ± 0,31 мэВ и 9,83 ± 1,05 мэВ ниже уровня Ферми соответственно, то есть в пределах погрешности совпадают. ΔΓ = 0.



При этом в точке M нематичность индуцирует значительное расщепление зон ΔM ≈ 70 мэВ — больше, чем ≈50 мэВ в объёмном FeSe при 30 К.



Такая анизотропия в пространстве импульсов однозначно соответствует предсказаниям d-волновой неустойчивости Померанчука и исключает ферро-орбитальный сценарий: при орбитальном упорядочении расщепление в точке Γ было бы ненулевым. Дополнительный аргумент: орбитальная поляризация и спин-орбитальное взаимодействие (SOC) связаны с разными каналами рассеяния и не могут взаимно компенсировать друг друга.





Зависимость нематичности от толщины плёнки



Измерения плёнок толщиной 2, 4, 20 и 60 монослоёв показывают систематическую картину.



Дисперсия зон вдоль Γ–M для плёнок 2, 4, 20 и 60 ML FeSe

Эволюция расщепления ΔΓ с ростом толщины: от 0 мэВ (2 ML) до 32 мэВ (60 ML)





• 2 ML: ΔΓ = 0, ΔM ≈ 70 мэВ — чистая d-волновая нематичность.
• 4 ML: вырождение снято, расщепление начинает появляться.
• 60 ML: ΔΓ ≈ 32 мэВ — близко к значениям для объёмного FeSe.

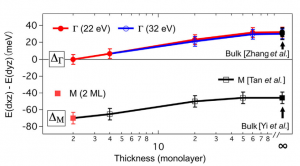

Зависимость ΔΓ и ΔM от толщины плёнки; оба параметра растут параллельно, что свидетельствует о нарастающем вкладе орбитальной поляризации



С ростом толщины ΔΓ и ΔM увеличиваются примерно параллельно, что указывает на нарастающий вклад орбитальной поляризации (ΔΓ = ΔM ≠ 0). Авторы интерпретируют это как сосуществование двух механизмов: нематичность в объёмном FeSe — это преимущественно d-волновой порядок Померанчука плюс толщинно-зависимая орбитальная поляризация.



Физическое объяснение тренда: уменьшение межслоевого перескока и усиление двумерного ограничения повышают анизотропию ландауского взаимодействия в канале l = 2, усиливая d-волновую нематическую восприимчивость.





Связь нематичности и сверхпроводимости



Переход от нематической фазы в 2 ML к высокотемпературной сверхпроводимости в 1 ML — резкий. Это подчёркивает критическую роль размерности в конкуренции квантовых фаз.

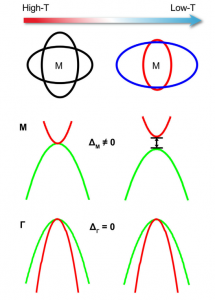

схема d-волновой деформации поверхностей Ферми и структуры зон вблизи точек M и Γ в 2 ML FeSe/STO



В 2 ML FeSe/STO орбиталь d_xz не гибридизуется с d_yz в точке Γ — об этом свидетельствует отсутствие гибридизационной щели и выраженная поляризационная зависимость интенсивности ARPES. Это нетипично для других железосодержащих сверхпроводников, где SOC смешивает зоны, усложняя интерпретацию. Пониженная эффективная сила спин-орбитального взаимодействия в тонких плёнках может быть обусловлена кристаллическим полем, электронными корреляциями или спиновыми флуктуациями.





Краткое описание методов



• Рост плёнок: молекулярно-лучевая эпитаксия в условиях сверхвысокого вакуума на подложках Nb(0,7 вес.%):SrTiO₃(001). Температура роста — 310 °C, отжиг после роста — 370 °C, 10 ч. Мониторинг качества — дифракция быстрых электронов (RHEED).
• ARPES: синхротронная линия BL-09U SSRF, анализатор VG DA30, давление < 5×10⁻¹¹ торр, энергетическое разрешение ≈12 мэВ, угловое разрешение 0,2°, температура измерений 30 К.
• СТМ: сверхвысоковакуумный сканирующий туннельный микроскоп Unisoku, базовая температура 4,2 К, зонд PtIr.





Выводы



Итоговое заключение: Работа даёт прямое экспериментальное доказательство того, что нематичность в двухмонослойном FeSe/SrTiO₃ обусловлена d-волновой неустойчивостью поверхности Ферми типа Померанчука. Вырождение d_xz/d_yz в точке Γ при одновременном значительном расщеплении в точке M — однозначная экспериментальная сигнатура, исключающая ферро-орбитальный сценарий как основной механизм. 2 ML FeSe/STO устанавливается как модельная платформа для изучения конкурирующих квантовых фаз в двумерном пределе, где квантовые флуктуации максимально усилены.
