Использование колеблющегося кантилевера в Сканирующей Зондовой Микроскопии впервые было предложено Биннигом [1]. Одни из наиболее ранних экспериментальных реализаций амплитудно-модуляционной АСМ были представлены в работах [2, 3]. В них было продемонстрировано влияние градиентов сил на сдвиг резонансной частоты кантилевера и возможность бесконтактного сканирования поверхности образца. Необходимо отметить также, что ранее Дюриг изучал частотный сдвиг колеблющегося кантилевера в силовом поле иглы СТМ [4].

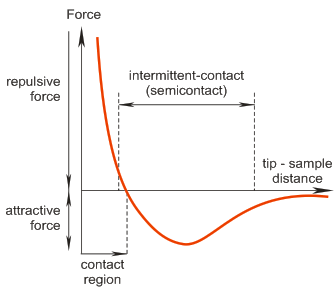

В работе [2] была продемонстрирована также возможность зондирования материалов при резком уменьшении амплитуды колебаний кантилевера. Возможность сканирования поверхности образца не только в притягивающих, но и в отталкивающих силах была продемонстрирована в [4]. Относительно слабый сдвиг частоты колебаний под влиянием отталкивающих сил означает, что контакт зонда с поверхностью образца в процессе колебаний не является постоянным. Только в течение короткой части периода колебаний зонд «ощущает» контактные отталкивающие силы. Особенно это касается колебаний с большой амплитудой. Сканирование поверхности образца с колеблющимся таким образом кантилевером является не бесконтактным, а скорее прерывисто-контактным. Соответствующий метод Сканирующей Зондовой Микроскопии (Прерывисто-контактный или “Полуконтактный” Метод) довольно часто используется на практике. «Ощущение» контактных отталкивающих сил в процессе сканирования приводит к дополнительному фазовому сдвигу колебаний кантилевера относительно возбуждающих колебаний пьезовибратора.
При проведении магнитных исследований на субмикронном уровне прежде всего необходимо отделить «магнитные» изображения от изображений рельефа. Для решения этой проблемы магнитные измерения проводятся по двухпроходной методике. На первом проходе определяется рельеф поверхности по Контактному или Прерывисто-контактному (“полуконтактному”) методам. а втором проходе каждой линии сканирования (или изображения в целом) кантилевер приподнимается над поверхностью и сканирование осуществляется в соответствии с запомненным рельефом. В результате на втором проходе расстояние между сканируемой поверхностью и закрепленным концом кантилевера поддерживается постоянным. При этом расстояние зонд-поверхность должно быть достаточно большим, чтобы пренебречь силами Ван-дер-Ваальса, так что на втором проходе кантилевер подвергается воздействию только дальнодействующей магнитной силы. В соответствии с этим методом и изображение рельефа и магнитное изображение могут быть получены одновременно.
Прерывисто-контактный Метод обладает определенными преимуществами по сравнению Контактными методами. Прежде всего, при использовании этого метода давление кантилевера на поверхность образца существенно меньше, что позволяет работать с более мягкими и легко разрушающимися материалами, такими как полимеры и биоматериалы. “Полуконтактный” Метод также более чувствителен к различным взаимодействиям с поверхностью, что дает возможность ряд характеристик поверхности – распределение вязкости и упругости, электрических и магнитных доменов.
Ссылки
-
- US Pat. 4724318.
- J. Appl. Phys. 61, 4723 (1987).
- Appl. Phys. Lett. 53, 2400 (1988).
- Phys. Rev. Lett. 57, 2403 (1986).
