Настольный дифрактометр TDM-20

Dandong Tongda Science&Technology Co.,Ltd (Tongda)

Настольный многофункциональный порошковый рентгеновский дифрактометр TDM-20 - один из самых надежных в мире настольных рентгеновских дифрактометров.

Описание Настольный дифрактометр TDM-20

Tongda TDM-20 – это компактный прибор, предназначенный для решения задач рентгеновской порошковой дифрактометрии. TDM-20 оснащен высокоточным вертикальным Theta/Theta гониометром и мощным источником рентгеновского излучения. Прибор позволяет проводить качественный и количественный фазовый анализ, определять размер и степень деформации кристаллитов, параметры элементарной ячейки и степени кристалличности.  В рентгеновском дифрактометре TDM-20 реализована геометрия Брэгга-Брентано, исследуемый образец расположен горизонтально, реализована возможность вращения образца. Опции нагрева и охлаждения образца позволяют проводить исследования в широком диапазоне температур от -196oC до 450oC. Источником рентгеновского излучения является керамическая трубка Cu или Co с увеличенным временем жизни. В качестве системы регистрации рентгеновского излучения используется матричный 1D MYTHEN детектор, обладающей высокой производительностью и надежностью.









Особенности порошкового дифрактометра TDM-20:

  • Модульная конструкция устройства
  • Керамические рентгеновские трубки Cu, Co
  • Матричный детектор 1D со скоростью счета 108 импульсов в секунду

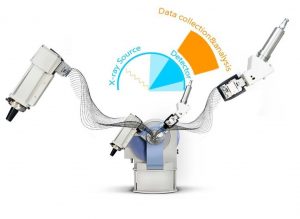

  • Вертикальный высокоточный Theta/Theta гониометр, диаметр 300 мм
  • Точность съемки ≤ 0,02°
  • Работа в диапазоне температур от -196oC до 450oC
  • Опция вращения образцов
  • Автоматический сменщик образцов 6-12 позиций
  • ПЛК контроллер промышленного класса надежности и производительности
  • Независимое движение осей гониометра;
  • Полная рентгеновская и электрическая безопасность
  • Сертификаты безопасности, метрологические сертификаты в соответствии с законодательством РФ





Матричные 1D детекторы

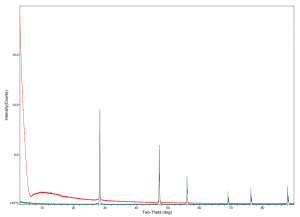

TDM-20 комплектуется матричными детекторами фирмы серии Mythen 2R (модели 1K и 1D – HPC технология – полосовые X-RAY детекторы). Детекторы модельного ряда Pilatus, предназначенные для специализированных целей (работа с синхротронными источниками излучений и с лабораторными источниками света), доступны в моделях дифрактометра TD-5000. Детекторы Mythen 2R 1D/1K это полосовые полупроводниковые сенсоры, обеспечивающие на один-два порядка лучшее быстродействие в сравнении с точечными детекторами.



Особенности детекторов Mythen:

– прямое преобразование рентгеновских лучей в электрический сигнал в режиме счета одиночных фотонов;

– низкий уровень шума, отсутствие темнового тока;

– расширенный динамический диапазон;

– короткое время чтения, высокая частота кадрирования.





Квантовая эффективность как функция от регистрируемой энергии для сенсоров различной толщины.







MYTHEN2 1K 1D
Количество полос, шт 1280 640
Толщина сенсора, мкм 320, 450, 1000 320, 450
Толщина полосы, мкм 50
Длина полосы, мм 8 8 (450мкм)
4 (320мкм)
Динамический диапазон, бит 24
Диапазон энергий, кЭв 4-40*
Время считывания, мкс 89
Частота, Гц 100
Разрешение по энергии, эВ 687
Возможность работы в вакууме Да
Тип охлаждения Воздушное
Размеры, мм 70х62х22 38х62х22
Вес, г 180 100
Контроллер размеры, мм 110х30х60
Контроллер вес, г 400



Различие моделей настольных дифрактометров

Дифрактометр TDM-20 является полным улучшенным аналогом следующих зарубежных дифрактометров:

  • Bruker D2 Phaser (США). В отличие от D2 Phaser, TDM-20 имеет более мощный источник рентгеновского излучения (40 кВА и 20мА у TDM-20, против 30кВА и 10 мА у D2 Phaser). У TDM-20 система управления расположена в ПК, а не на встроенном в дифрактометр дисплее. TDM-20 имеет раздельную систему охлаждения (выносной чиллер, в отличие от встроенного охлаждения в Bruker)
  • Rigaku MiniFlex 600 (Япония). В отличие от Miniflex 600, у TDM-20 значительно выше мощность генератора (1200 Вт против 600Вт конкурента).
  • Malvern PANalytical Aeris (Нидерланды). В отличие от Aeris, у TDM-20 значительно выше мощность генератора (1200 Вт против 600Вт конкурента).
  • Thermo Scientific ARL Equinox 1000 (США). В отличие от Thermo, основной блок TDM-20 значительно компактнее за счет выносного чиллера (в ARL Equinox 1000 система охлаждения встроена). Также, у TDM-20 на порядок выше точность при измерении угловых положений дифракционных максимумов (0,001° вместо 0,015°).



Поверка прибора

Рентгеновские дифрактометры TDM-20 и TD-3700 внесены в Госреестр СИ, номер регистрации 88449-23.



Базы данных порошковых дифракционных картин

Поставляемое программное обеспечение дифрактометров может комплектоваться базами данных дифрактограмм.



Система охлаждения

Чиллер дифрактометра TDM-20 предназначен для охлаждения трубки с помощью дистиллированной воды. Чиллер поставляется в комплекте с дифрактометром.



Доступные опции прибора (раздел Опции дифрактометров):



Разрешительная документация

Вместе с оборудованием поставляется Сертификат ГОСТ-Р, Декларация о соответствии, Сертификат безопасности, а также Протокол радиационных испытаний. Радиационная безопасность прибора соответствует следующим нормативам:

  • ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические»;

  • ГОСТ Р ИСО 13849-1 «Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1»;

  • ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»;

  • СанПиН 2.6.1.3289-15 «Гигиенические требования по обеспечению радиационной безопасности при обращении с источниками, генерирующими рентгеновское излучение при ускоряющем напряжении до 150 кВ.».



О производителе

Компания Dandong Tongda Science & Technology (Tongda, Китай) – это национальное высокотехнологичное предприятие, расположенное в Китае в провинции Ляонин. Основное направление деятельности компании: производство оборудования неразрушающего контроля и рентгеноаналитического оборудования. Предприятие работает при поддержке Министерства Науки и Технологий Китая и сертифицировано по стандартам ISO.



При поддержке крупных частных китайских фондов, Tongda разработала серию аналитических приборов, конкурирующими на мировом рынке с такими производителями, как Shimadzu, Rigaku, Bruker и многими другими. Продукция компании широко используются в химии, машиностроении, геологии, добыче полезных ископаемых, металлургии, нефтехимии, фармацевтики и других сферах.

Параметр

Наименование

Значение

Источник
рентгеновского излучения

Мишень трубки

Керамическая трубка Cu (медная мишень). Опционально доступны Co (кобальт) , Cr (хром), Mo (молибден), W (вольфрам)

Фокус трубки

1*10 мм (опционально доступно 0,4*14 мм)

Номинальная мощность генератора

1200 Вт

Мощность трубки

Рабочее 600Вт (максимальная – 2,4 кВт)

Максимальное напряжение генератора

40 кВ

Максимальный ток генератора

30 мА

Выходная стабильность (при колебаниях сети
±10%)

0,005%

Гониометр

Тип

Вертикальный θ-2θ

Радиус сканирования

стандартный 150 мм

Диапазон сканирования

-3°~154°

Скорость сканирования

0,0012°~120°/мин

Скорость позиционирования:

1500°/мин.

Режим привода:

θs-θd с привязкой, θs или θd одиночный или
θ-2θ конфигурируемый

Режим сканирования

пошаговый, непрерывный, сегментация, сканирование на просвет

Минимальный шаг сканирования

0,0001°

Точность измерения

0,001°

Повторяемость угла 2θ

0,0001°

Детектор

Тип

Линейный позиционно-чувствительный детектор MYTHEN 1D

Максимальная линейная скорость счета. Интенсивность дифракции более чем в 100 раз выше, чем у SC-XRD

2X108 cps

Время считывания детектора

89 мкс

Динамический диапазон

24 бит

Диапазон энергий

4 – 40 кэВ

Энергетическое разрешение (среднеквадратичное значение)

687 ± 5 эВ

Система безопасности

Системы защиты

контроль мощности излучения (кВт) и тока
трубки(мА) (верхний и нижний пределы); защита от перегрузки; контроль жидкости; контроль нагрева рентгеновской трубки и другие множественные системы контроля утечки излучения; интерлок двери; экранная защита подводки платформы.

Уровень утечки рентгеновских лучей

При максимальной мощности рентгеновской трубки

0,1 мкЗв/ч

При непрерывной работе в течение 8 часов (40 кВ, 40 мА)

0,3%

ПО обработки данных (опция)

Для анализа структуры материала по методу Ритвельда, сглаживание и вычитания фона, качественный и количественный анализ фаз материала, Kα1, Kα2 выделение, выделение полного спектра, пика, расчет полуширины и размера зерен, измерение кристаллической ячейки, калибровка данных дифракции, фон, вычитание, количественный анализ без стандартизации, полноспектральная подгонка изображения, моделирование рентгеноструктурных изображений и т. д.

Комплектация

Дифрактометр

1 шт.

ПК управления

1 шт.

ИБП 6000 ВА (для дифрактометра и чиллера)

1 комплект
