Confotec UNO
SOL Instruments
Компактный одноканальный рамановский микроскоп, 532 нм или 785 нм лазер для подбора полосы регистрации и спектрального разрешения.
Описание Confotec UNO
Спектрометр предназначен для анализа спектров оптического излучения, определения длин волн лазеров (в том числе диодных и перестраиваемых), применяемых в спектральных приборах и лидарах. Является одним из лучших в своем классе приборов по точности и воспроизводимости измерений длин волн, форм и ширин спектральных линий.
Конфокальный микроскоп Confotec Uno – это компактный однолазерный микроскоп. На выбор представлены два лазера: 532 нм и 785 нм с оптическим изолятором, телескопом и одноканальным спектрометром изображения, необходимые для правильного подбора полосы регистрации и спектрального разрешения. Микроскоп выполнен на 120-мм вертикальной оптической платформе и 4096-пиксельном линейном ПЗС-детекторе, позволяющем получать спектры с высоким разрешением и высокоэффективным сбором света.
Преимущества микроскопа Confotec® Uno
-
Высокая чувствительность – детектирование кремниевого пика третьего порядка;
-
Высокое спектральное разрешение;
-
Долговременная надежность и стабильность в работе, без подстройки прибора;
-
Благодаря единой моноблочной конструкции Confotec® Uno не требует наличия оптического стола, а также может быть транспортирован без последующей наладки;
-
Гарантированная надёжность: отсутствие подвижных элементов в приборе и автоматическая калибровка спектра обеспечивают долговременную стабильность прибора и воспроизводимость результатов измерений;
-
Простота эксплуатации: работа с прибором сводится к установке образца и выбору интересующей области, плюс плавная регулировка мощности лазеров.
Особенности микроскопа
-
Малошумящий детектор нового типа, который характеризуется высоким отношением сигнал/шум и позволяет производить измерения без низкотемпературного охлаждения;
-
Опционально микроскоп может быть оснащен автоматизированным столом для получения 2D Рамановских изображений различных микроскопических объектов с пространственным XY разрешением около 1 мкм, а также защитным кожухом для обеспечения лазерной безопасности требованиям Класс-1.
Общие характеристики системы
| Микроскоп: | Прямой микроскоп с турелью на 6 микро-объективов, с диодным осветителем для работы в режиме светлого/тёмного поля в отраженном свете и цветной видеокамерой. Комплект объективов выбирается индивидуально исходя из типа измеряемых образцов. |
| Спектрометр: | Высокоэффективный спектрометр с фиксированным положением решетки. Исходя из типа измеряемых образцов предлагаются два варианта дифракционной решётки для обеспечения оптимального регистрируемого диапазона и спектрального разрешения. |
| Детектор: | Высокочувствительный линейный детектор. Диапазон спектральной чувствительности от 200 до 1100 нм. Количество пикселей: 4096, размер пиксела: 7х200 мкм. |
| Лазер: | DPSS лазер с длиной волны 532±0.1 нм, мощность 50 мВт. Опционально: диодный лазер с длиной волны 785±0.1 нм, мощность 130 мВт с оптическим изолятором. |
| Чувствительность: | Детектирование кремниевого пика третьего порядка. |
| Разрешение: | Пространственное: латеральное (XY) < 1 мкм; аксиальное (Z) < 2 мкм. |
| Видеокамера: | Цветная (не менее 5 Мп) с возможностью сохранения изображения на компьютере. |
| Сканирование образца: | Опционально. Прецизионный автоматизированный ХУ столик с диапазоном перемещений 100х75 мм и минимальный шагом 100 нм. |
Спектральные характеристики
| Длина волны лазера | Мощность лазера | Регистрируемый диапазон | Спектральное разрешение |
| 532 нм | 50 мВт | 70 см⁻¹ — 3155 см⁻¹ 70 см⁻¹ — 4740 см⁻¹ |
4 см⁻¹ — 4,7 см⁻¹ 6,8 cм⁻¹ — 7,5 см⁻¹ |
| 785 нм | 130 мВт | 50 см⁻¹ — 2140 см⁻¹ 50 см⁻¹ — 3500 см⁻¹ |
2,8 cм⁻¹ — 3,2 см⁻¹ 6,7 см⁻¹ — 7 см⁻¹ |
Может быть полезно:
Confotec CARS
Confotec CARS – это многофункциональный многоканальный 3D сканирующий лазерный […]
Запрос цены ПодробнееSNOM на апертурных кантилеверах
Сканирующая ближнепольная оптическая микроскопия (SNOM) позволяет изучать оптические свойства […]

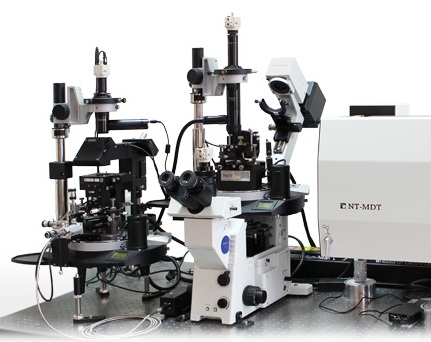

Запрос цены ПодробнееSPECTRA. Комбинация АСМ и Раман
