DVIP/DVIF Виброизоляционные платформы напольного типа
Описание DVIP/DVIF
Системы серий DVIP и DVIF проектируются под каждую конкретную задачу и условия использования. Основной задачей данных систем является изоляция исследовательского и промышленного оборудования от вибраций, поступающих от пола.
Отличительные особенности
- Полная кастомизация под рабочие условия Заказчика
- Три варианта типоисполнения для обеспечения максимальной производительности в зависимости от используемого оборудования и окружающих условий
- Компенсация колебания по вертикальной и горизонтальной осям
- Самоцентрирующаяся система – рабочее основание системы автоматически выравнивается за счет использования высокосильных воздушных клапанов
- Грузоподъемность: до 10000 кг (10 т)
Области применения
- АСМ промышленного типа
- Сканирующие электронные микроскопы (СЭМ/РЭМ)
- Масс-спектрометрия
- FT-NMR спектроскопия (Фурье + ядерный магнитный резонанс)
- Системы визуального контроля и измерения координат
- Высокоточные системы вакуумного напыления
- Литографические установки
Варианты типоисполнения системы виброизоляции

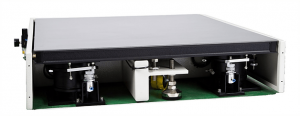

- DVIP-B: данная система представляет собой обычную напольную платформу, устанавливаемую непосредственно под измерительное оборудование.

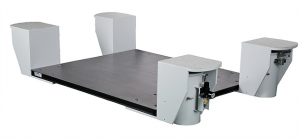

- DVIP-C: данная система представляет собой подвесную платформу, опоры которой находятся выше, чем сама плита. Данный тип напольных платформ обеспечивает особенно хорошую производительность для систем, центр масс которых находится достаточно высоко над уровнем пола.

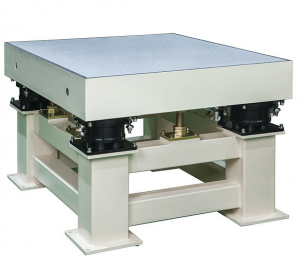

- DVIF: данная система представляет собой платформу, встраиваемую непосредственно в пол рабочего помещения. Такое решение может найти свое применение в тех случаях, когда перекрытие пола верхних этажей не способно выдерживать вес оборудования или когда используются слабые фальшполы. Опоры таких платформ выполнены из очень прочной стали и заполнены бетоном, что обеспечивает максимальную стабильность, прочность и жесткость.
Для каждого из вариантов систем напольного типа возможна дополнительная оптимизация:
- Верхняя рабочая плита платформы может быть изготовлена из бетона, гранита, стали и т.п., а также иметь сетку крепежных отверстий
- В зависимости от требований Заказчика платформы могут комплектоваться активными или пассивными (пневматическими) виброизоляторами, либо устанавливаться на жесткие неподвижные опоры
- Габаритные размеры платформы формируются на основе занимаемой исследовательским оборудованием площади
Информация по заказу системы
Поскольку данные напольные системы являются полностью кастомизируемыми и изготовление каждой отдельной единицы оборудования заточено под конкретные условия использования, то при заказе необходимо указывать следующую информацию:
- Данные об используемом оборудовании, под которое требуется система виброизоляции (каталог, проспект, производитель, модель, руководство пользователя и т.п.)
- Допустимый уровень вибраций, вес, габаритные размеры, форма, перераспределение нагрузки по опорам и т.п.
- Фото, чертеж или эскиз, показывающие конструкцию отверстия на нижнем этаже или геометрию стальных балок и перекрытий
- Тип пола и местоположение, в котором должно быть расположено оборудование
- Предварительный инженерно-геологический отчет о помещении, выделенному под устанавливаемое оборудование, с информацией об имеющихся источниках вибраций и об уровне данных вибраций (частота, амплитуда, удаленность объектов и т.п.) (по возможности)

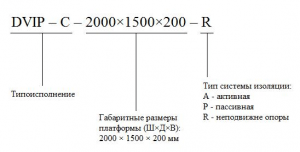

Пример заказа системы виброизоляции напольного типа
| Система изоляции | Активная/Пассивная/Неподвижные опоры |
| Собственные резонансные частоты | Вертикаль: 1.2 – 1.5 Гц; Горизонталь: 1.5 – 1.8 Гц |
| Самоцентрирование | Да, за счет высокосильных воздушных клапанов |
| Грузоподъемность | 100 – 10000 кг |
| Подача воздуха | > 4 кг/см2, азот или сжатый газ |
| Материал и структура верхней рабочей плиты | Бетон, гранит, нержавеющая сталь, антистатическая плитка Без отверстий/Сетка из крепежных отверстий |
