DVIA-T активная виброизоляционная платформа настольного типа

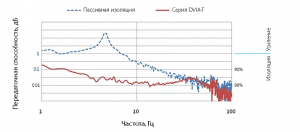

Система DVIA-T является высокоэффективной платформой для подавления вибраций в диапазоне 1 – 10 Гц, в котором высокоточные инструменты, чувствительные к вибрациям, теряют свою производительность, что приводит к значительному ухудшению получаемых результатов. Рабочий диапазон DVIA-T начинается с 0.6 Гц и гарантирует степень виброизоляции в 99% при вибрациях в 10 Гц.
Поскольку системы активной виброизоляции не имеют собственных резонансных частот, они позволяют гасить вибрации в диапазоне 1 – 10 Гц, в отличие от систем пассивной виброизоляции, которые усиливают низкочастотные вибрации из-за наличия собственных резонансных частот, что оказывает особенно негативное влияние при получении изображений на уровне наномасштабов.

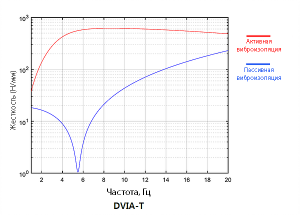

Поскольку системы активной виброизоляции являются гораздо более жесткими по сравнению с системами пассивной изоляции, то и основная рабочая платформа таких систем не колеблется настолько сильно, насколько это происходит в пассивных системах. Активные системы изоляции значительно увеличивают стабильность позиционирования и, кроме того, улучшенная жесткость предоставляет возможность установки под различное экспериментальное оборудование.

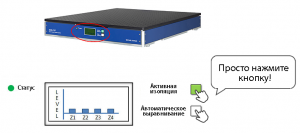

Система DVIA-T разработана таким образом, чтобы обеспечивать надежность работы в любом из высокоточных приложений. Принцип работы «Plug-and-Play» (включи и работай) не требует выполнения сложных или долгих рутинных операций (например, подключения к компрессорам и т.п.) по приведению системы в работоспособное состояние. Кроме того, пользователь может управлять системой всего с помощью двух кнопок.

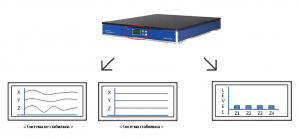

Небольшой LCD дисплей системы предоставляет пользователю возможность отслеживать наличие вибраций и степень выравнивания в реальном времени. Данная особенность подсказывает, когда можно начинать измерения.
Системы активной виброизоляции серии DVIA используют уникальный механизм обратной связи (FB), который непрерывно регистрирует колебания, нарушающие равновесное состояние системы, и мгновенно реагирует на данную вибрацию с целью гашения возникающих колебаний в реальном времени. Система управления прямого действия (FF) используется для фильтрации вибраций, идущих от пола, с помощью предустановленных алгоритмов.

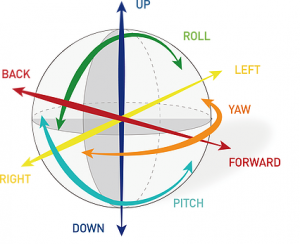

Внутренние сенсоры и силовые приводы, установленные внутри систем серии DVIA, регистрируют и компенсируют все колебания и перемещения по поступательным степеням свободы (движение вперед/назад вдоль осей X, Y, Z) и по вращательным степеням свободы (вращение/качание вокруг осей X, Y, Z).
Модель | DVIA-T45 | DVIA-T56 | DVIA-T67 | DVIA-T78 |
Габаритные размеры | 420×500×93 мм | 500×600×93 мм | 600×700×93 мм | 700×800×95 мм |
Грузоподъемность | 100 кг | 100 кг | 90 кг | 80 кг |
Вес системы | 25 кг | 32 кг | 40 кг | 50 кг |
Силовой привод | Электро-магнитный | |||
Усиление силового привода | > 7 Н по вертикальной оси; > 3 Н по горизонтальной оси | |||
Количество компенсируемых степеней свободы | 6 | |||
Степень виброизоляции | 98% при вибрациях в 10 Гц | |||
Активный рабочий диапазон | 0.5 – 100 Гц | |||
Время стабилизации | < 0.5 с | |||
Напряжение питания | 85 – 264 В, переменный ток, 50/60 Гц | |||
Энергопотребление | < 36 Вт | |||
Рабочая температура | 5 – 50°C | |||
Влажность | 20 – 90% | |||
Материал верхней плиты | Алюминий, крепежные отверстия M6 | |||
Установка положения по горизонтальной оси | Автоматическая регулировка | |||
Система безопасности | Да: внутренняя блокировка при транспортировке | |||
Контроль параметров в реальном времени | Отображение статуса активной виброизоляции и автоматического выравнивания на LCD дисплее | |||
Управление | Встроенный контроллер |
Сканирующая ближнепольная оптическая микроскопия (SNOM) позволяет изучать оптические свойства […]

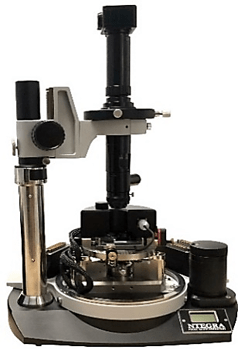

Запрос цены ПодробнееNTEGRA Prima- это многофункциональный АСМ для выполнения наиболее типичных […]

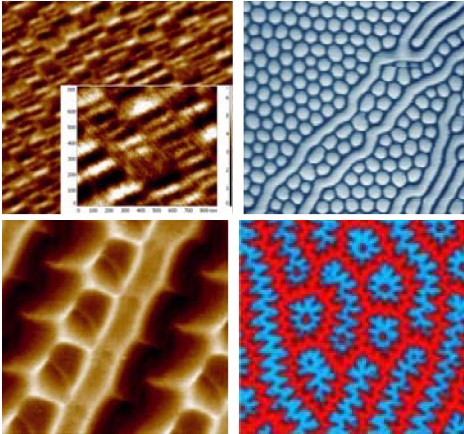

Запрос цены ПодробнееМагнитно-силовая Микроскопия (МСМ) [1, 2] является эффективным средством исследований […]
