Термоэмиссионный СЭМ ЕМ6900 - ЭМТИОН
Термоэмиссионный СЭМ ЕМ6900

KYKY

СЭМ с вольфрамовым катодом. Оптимальное решение, полная автоматизация, большеразмерная камера, широкие возможности апгрейда

Описание Термоэмиссионный СЭМ ЕМ6900

KYKY ЕМ6900 – это оптимальное решение для проведения СЭМ исследований металлов, керамики, полупроводников, полимеров, а также множество других образцов. Электронный микроскоп KYKY EM6900 оснащен вольфрамовым нитевым катодом, большим столиком образцов для возможности работы с габаритными материалами, а также обладает широкими возможностями модернизации.

Сканирующий электронный микроскоп KYKY EM6900 имеет высоковакуумный детектор вторичных электронов SE (secondary electrons) с встроенной системой защиты, а также детектор обратно отраженных электронов (BSE) четырехсегментного типа для лучшего картирования образца. Управление электронным микроскопом KYKY EM6900 осуществляется с помощью ПК под управлением автоматизированного ПО. Встроенный в ПО модуль обработки изображений позволяет не только производить анализ поверхности и свойств образца, но также позволяет проводить гранулярные исследования, анализировать шероховатость образца и множество других параметров.





Ключевые особенности СЭМ KYKY ЕМ6900 :

  • Высокое разрешение.
  • Большой столик для образцов и др.
  • Широкие возможности модернизации (включая возможность апгрейда ситемы эмиссии электронов гексаборидом лантанта LAB).
  • Комплект автоматизированного программного обеспечения.
  • Низкая стоимость обслуживания.



Срок поставки сканирующего электронного микроскопа KYKY ЕМ6900 – 2 месяца.



О производителе:

     Продукты компании KYKY представлены на российском рынке с 2005 года и включают в себя широкую линейку вакуумных компонентов и электроники, аналитического оборудования и других инструментов собственного производства для различных областей научных исследований, включая микроэлектронику, промышленность, медицину и другие отрасли. Головной офис и основной производственный комплекс KYKY расположено в Китае.

Компания “Эмтион” является эксклюзивным представителем СЭМ продукции компании KYKY на территории СНГ и представляет полный спектр услуг, связанных с сервисным обслуживанием, поддержкой работы СЭМ KYKY, а также услуги, связанные с обучением пользователей и консультированием по вопросам работы на оборудовании производителя.



Опции детекторов СЭМ KYKY

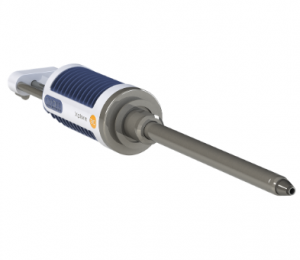

Энергодисперсионная рентгеновская спектроскопия (EDS)

Система энергодисперсионного микроанализа (EDS) обеспечивает возможность проведения элементного анализа и позволяет получать химические характеристики исследуемых материалов, начиная от простых качественных исследований, и заканчивая комплексным количественным анализом образцов. К поставке предлагается EDS детектор модели Xplore 30 производства Oxford Instruments.

Особенности:

  • Кремниевый дрейфовый детектор (SDD).
  • Нитрид кремниевое окно.
  • Простое и удобное программное обеспечение.



ПО AZtecLiveLite Xplore 30 EDS
Кристалл детектора ·         Общая площадь 50 мм²

·         Активная зона детектирования 30 мм²

Спектральное разрешение



·         129 эВ на линии Mn Ka;

·         57 эВ на линии C Ka;

·         67 эВ на линии F Ka

Диапазон анализируемых элементов B5-Cf9

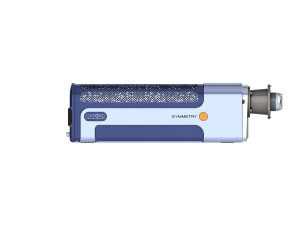

Система дифракции обратного рассеяния электронов (EBSD)

Детектор обратно отражённых электронов EBSD позволяет получить данные о кристаллографической ориентации, необходимой для понимания взаимосвязи между микроструктурой и исследуемыми свойствами образца. Устройство применяется в R&D области при анализе процессов, а также в  промышленных целях для контроля качества образца. К поставке предлагаются EBSD детекторы модели C-Nano производства Oxford Instruments.



CMOS камера Высоко скоростная с низким уровнем шума, разрешение 1244*1024, скорость 400pps
Минимальный рабочий ток 100 пА
Минимальное рабочее напряжение 5кВ
Точность ориентации ниже 0,05°
Разрешение шаблона 312*256 пикселей (на максимальной скорости детектирования)
Генератор сканирования наличие
Программное обеспечение Aztec для интеграции EDS/EBSD



Программное обеспечение СЭМ KYKY

Основной модуль ПО СЭМ KYKY

Серия ЕМ6000 поддерживает три синхронных окна, два канала (SE+BSE) с окном ПЗС.

Автоматические функции софта: фокусировка, яркость/контрастность, коррекция аббераций, центрирование электронного луча, подача высокого напряжения, коррекция электронной пушки, обнаружение ошибок, опциональное 3D-сканирование и т. д.

Разрешение изображения серии ЕМ6X составляет 4096 х 4096 пикселей. Формат доступных изображений: ВМР, GIF, TIFF, JPG, MNG, ICO CUR, TGA, РСХ, JP2, JPC, PGX, RAS, PNM, SKA, SEM.



Модуль обработки изображений СЭМ KYKY

Окна ПО: основной рабочий интерфейс, гранулярный анализ, цветовая сегментация (соответственно).

Окна ПО: цветовая коррекция, анализ поверхности, выделение краев (соответственно).



Расходные материалы и тестовые образцы СЭМ KYKY

Мы поставляем все материалы, необходимые для подготовки образцов, а также расходные материалы, включая различные сетки, специализированный лабораторный инструмент, системы для хранения образцов, компоненты для подготовки биологических образцов, компоненты для проводимости и цементирования, материалы для напыления и осаждения, чистящие средства, вакуумную смазку, металлографическую шлифовку, подложки, аксессуары и др.



Тестовые образцы:

  • Стандартный образец оксида.
  • Стандартный набор металлических образцов.
  • Набор сульфидов и набор светлых элементов.
  • Сульфидный стандартный образец.
  • Редкоземельный пентафосфат.
  • Силикатные минералы.
  • Железо-углерод. Хромовое железо. Железоникелевый сплав.
  • Медный и серебряный сплав.
  • Сплав железа и марганца.



Перфоманс образцы (замер производительности):

  • Калибровочные решетки.
  • Калибровка увеличения, образец №1.
  • Калибровка увеличения, образец №2.
  • Образец для EDS анализа.
  • EBSD, Кристалл-Si.
  • Тест изображения BSE, BEI-CuZnPb.
  • Калибровка разрешения, образец №3.
  • Калибровка разрешения, образец №4.



Доступные опции СЭМ



Галерея изображений СЭМ KYKY

Разное:

Катализатор, диафрагма батареи, сапфир.

Цементный порошок, частица керамики, шар пайки.

Микроб, цирконий, молекулярная решетка.



Структура батарей:

Оксид лития-кобальта, тройное соединение, естественный графит.

Тройное соединение, диафрагма, медное покрытие.

Деланиум графит, контакт батареи, разрез контакта батареи.



Композиты, макромолекулярные материалы:

Монолитный силикагель, пластик, пузырьковая резина.



Флора и фауна. Микроорганизмы

Диатомовая водоросль, сигаретный табак, паразит.

Раковая клетка, пыльца киви, косцинодискус.



Порошковая металлургия:

Алюминатный порошок, оловянный порошок, железный порошок (губка).

Порошок из нержавеющей стали, железный порошок, алмазная пыль.



Минералы:

Поверхность угля, аурукун, томбартит.



Металлургическая промышленность:

Разрушение металла, металлографическая структура, золото.

Продукт полутораокиси железа, ямочное разрушение, оксид цинка.

Стекловолокно, волос, алмазная проволка.



Строительный материал:

Бетон, огнеупорный кирпич, цементный порошок.



Химические материалы:

Молекулярная решетка, тетратиомолибдат аммония, катализатор.

Технические характеристики термоэмиссионного СЭМ с вольфрамовым катодом

KYKY EM6900

Разрешение

3нм@30кВ (SE) / 6нм@30кВ (BSE)

Увеличение

Инвертированное увеличение: 8x – 300 000x

Экранное увеличение: 16x – 600 000x

Тип

с вольфрамовым катодом

Ток пучка

10pA~0.1µA

Разгоняющее напряжение

0.2 – 30 кВ

Оптика

Электромагнитная линза в сборе (конический тип)

Диафрагма объектива

Молибденовое (с возможностью регулировки)

Вакуумная система

Турбомолекулярный, ротационный насос

Детектор

Высоковакуумный детектор вторичных электронов SE (с защитой детектора). Полупроводниковый четырехсегментный детектор обратно отражённых электронов (BSE)

Столик

Пятиосевой

Диапазон перемещений

X (авто)

0 – 70 мм

Y (авто)

0 – 50 мм

Z (авто)

0 – 45 мм

R (авто)

360 градусов

T (ручной)

-5 – +90 градусов

Макс. размер образца

175 мм

Опции

CCD, LAB, X-Ray Detector (EDS) , EBSD, CL, WDS, установка напыления и др.

Модификации

Апгрейд столика, EBL, STM, AFM, нагревательный столик, крио столик, столик для растягивания образцов, микро-нано манипулятор, SEM+системы напыления, SEM+лазер.
