Анализ текстур — метод исследования текстурных свойств объектов, заключающийся в изучении предпочтительной ориентации кристаллитов в поликристаллических материалах. Текстура определяется как комплекс признаков, отражающих степень однородности, изотропности и упорядоченности кристаллической структуры.
Рентгеновская дифрактометрия (XRD) является одним из наиболее точных неразрушающих методов для анализа текстур. Наличие текстуры играет критическую роль в определении механических, термических и электрических свойств материалов, таких как анизотропия, прочность, пластичность и коррозионная стойкость.
Теоретические основы
В идеальном случае, если кристаллиты ориентированы случайным образом, материал является изотропным. Однако в реальных материалах, особенно после механической обработки (прокатки, ковки, экструзии, напыления), кристаллиты часто выравниваются вдоль определённых направлений, что приводит к анизотропии свойств.
Рентгеновская дифрактометрия позволяет анализировать текстуры, измеряя интенсивность отражённых рентгеновских лучей от различных кристаллических плоскостей. Если кристаллиты ориентированы предпочтительно, интенсивность отражений от определённых плоскостей будет существенно выше, чем в случае случайной ориентации.
 |
|

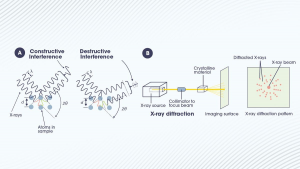

Наглядная схема конструктивной и деструктивной интерференции, принцип работы XRD |
Текстурный коэффициент.
Для количественной оценки степени текстурирования используется текстурный коэффициент T(hkl). Он описывает относительное изменение интенсивности рефлексов в пробе по сравнению с эталоном, не имеющим текстуры.
Общее выражение для интенсивности рефлекса на порошковой дифрактограмме с учетом текстуры выглядит следующим образом:
I(hkl) = p(hkl) × A × LPG × T(hkl) × E × |F(hkl)|²
где:
p(hkl) — фактор повторяемости;
A — абсорбционный коэффициент;
LPG — комбинированный фактор (Лоренц + Поляризация + Геометрия);
T(hkl) — текстурный коэффициент;
E — коэффициент экстинкции;
F(hkl) — структурная амплитуда.
Если функция T(hkl) соответствует условию нормировки (то есть порождается нормированной функцией распределения ориентаций ODF), то для вычисления интенсивности рефлекса достаточно ввести её в качестве дополнительного коэффициента в модель анализа.
Методы измерения текстур
Полюсные фигуры

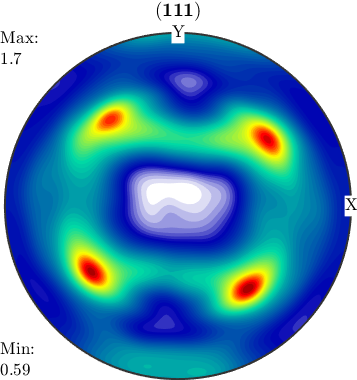

Полюсная фигура — это графическое представление распределения интенсивности отражённых рентгеновских лучей в зависимости от ориентации кристаллитов. Полюсные фигуры показывают проекцию ориентаций на одну плоскость.
Для регистрации полюсных фигур используется специальная гониометрическая приставка (рамка Эйлера), которая позволяет измерять интенсивность пика под постоянным углом 2θ в зависимости от изменения углов вращения образца.
 |
|

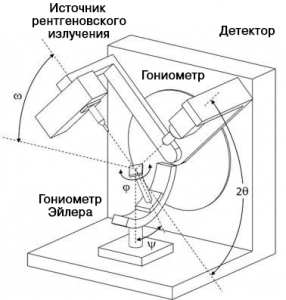

Схема гониометра с источником рентгеновского излучения, детектором и гониометром Эйлера |
Типичные характеристики гониометра для текстурного анализа:
- Угол наклона (Chi/χ): диапазон от -90° до +45° (или больше в зависимости от конфигурации)
- Угол вращения (Phi/φ): полный оборот 360°
- Точность позиционирования: до 0.001°
- Скорость вращения: до 2000 град/мин для ускорения измерений
 |
|

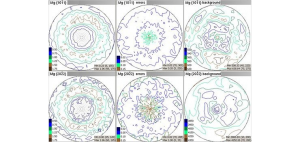

Полюсные фигуры Mg (1011) и Mg (2022) с картами ошибок и фона |
Ориентационные распределения (ODF)
Для полного количественного анализа текстур используются функции распределения ориентаций (ODF — Orientation Distribution Function). ODF описывает вероятность нахождения кристаллитов с определённой ориентацией в трёхмерном пространстве.
Ключевые отличия ODF от полюсных фигур:
|
Параметр
|
Полюсные фигуры
|
ODF
|
|---|---|---|
|
Пространство
|
2D проекция
|
3D пространство (эйлеровы углы)
|
|
Описание
|
Проекция на одну плоскость
|
Полное описание текстуры
|
|
Применение
|
Визуальная оценка, простые текстуры
|
Сложные текстуры, прогнозирование свойств
|
ODF строится на основе данных, полученных из нескольких полюсных фигур. Это особенно важно для сложных текстур, где кристаллиты могут быть ориентированы в нескольких направлениях одновременно.
 |
|
Трёхмерное распределение вероятности ориентации в координатах φ1, Φ, φ2 |
Требования к оборудованию
Для качественного текстурного анализа стандартного 2-х осевого дифрактометра недостаточно, так как он может анализировать ориентацию только тех кристаллитов, дифракционные плоскости которых находятся в плоскости гониометра. Для анализа трёхмерной текстуры необходимо наличие дополнительных осей.
Конфигурация дифрактометра:
|
Тип образца
|
Рекомендуемая конфигурация
|
|---|---|
|
Массивные образцы (металлы, сплавы)
|
4-х осевой гониометр (рамка Эйлера), геометрия отражения
|
|
Тонкие плёнки, фольга
|
Параболическое зеркало (параллельный пучок) + тонкоплёночная приставка
|
|
Волокна, ламинированные материалы
|
Вращающийся столик в режиме пропускания
|
Оптическая схема
Для повышения точности текстурных измерений и минимизации ошибок фокусировки рекомендуется использовать:
- Параболическое зеркало (со стороны трубки) — формирует параллельный пучок, что критично для образцов сложной формы и тонких плёнок.
- Тонкоплёночный коллиматор (со стороны детектора) — обеспечивает высокое угловое разрешение.
- Узкий коллиматор — ограничивает поперечное сечение пучка, улучшая разрешение при измерении полюсных фигур.
Методика измерений
Параметры сканирования
Для получения достоверных данных важно правильно выбрать шаг сканирования и время накопления.
|
Параметр
|
Быстрый скан (оценка)
|
Точное измерение (количественный анализ)
|
|---|---|---|
|
Скорость (ось Phi)
|
0.5 сек/шаг
|
≥ 2 сек/шаг
|
|
Размер шага (Chi и Phi)
|
5°
|
2°
|
|
Диапазон 2Θ
|
Выбор основного пика hkl
|
Выбор нескольких пиков hkl
|
|
Измерение фона
|
Можно пропустить
|
Обязательно (±1° от пика hkl)
|
Минимизация эффектов текстурирования порошков
При анализе порошковых образцов случайное текстурирование может исказить количественный фазовый анализ. Для уменьшения нежелательного текстурирования рекомендуется:
- Тщательное истирание порошков.
- Разведение проб аморфным веществом (например, крахмалом).
- Получение суспензий в эпоксидной смоле.
- Использование вращателя проб (обычно 60 об/мин) во время измерения.
Смежные методы анализа
Анализ остаточного напряжения
Остаточное напряжение — величина напряжения, которое сохраняется в пробе по окончании внешнего воздействия. Путём измерения небольших изменений параметра решётки в зависимости от ориентации кристаллитов можно определить трёхмерный тензор остаточного напряжения.
- Изотропное напряжение: достаточно двухосевого дифрактометра.
- Анизотропное напряжение: требуется четырёхосевой дифрактометр (аналогично текстурному анализу).
Анализ остаточного аустенита
Актуально для сталей. Аустенит — высокотемпературная фаза, которая может сохраняться в матрице феррита и мартенсита.
- Использование полупроводниковых детекторов позволяет работать с медным излучением несмотря на флуоресценцию железа.
- Высокое отношение сигнал/шум необходимо для количественного определения низких содержаний аустенита.
- Важно учитывать текстурность сталей, влияющую на определяемые концентрации.
Области применения
Метод рентгеновской дифрактометрии для анализа текстур широко используется в различных отраслях промышленности и науки:
|
Отрасль
|
Применение
|
|---|---|
|
Металлургия
|
Изучение текстур в прокатанных, кованых и экструдированных материалах, контроль анизотропии
|
|
Полупроводниковая промышленность
|
Анализ текстур в тонких плёнках, наноструктурах и эпитаксиальных слоях
|
|
Геология
|
Исследование текстур в минералах и горных породах
|
|
Автомобилестроение
|
Анализ остаточных напряжений в деталях двигателя и трансмиссии
|
|
Авиационная промышленность
|
Контроль качества алюминиевых и титановых сплавов
|
Преимущества и ограничения метода
Преимущества
- Высокая точность: точность определения ориентаций до 0.001°.
- Универсальность: возможность анализа как объёмных материалов, так и тонких плёнок.
- Неразрушающий характер: образец сохраняется после анализа.
- Количественные данные: получение ODF и текстурных коэффициентов для моделирования свойств.
- Автоматизация: современное ПО позволяет автоматизировать сбор и обработку данных.
Ограничения
- Оборудование: требуется специализированная гониометрическая приставка (рамка Эйлера).
- Подготовка образцов: требуется тщательная подготовка поверхности (плоскостность, шероховатость).
- Глубина анализа: ограниченная глубина проникновения рентгеновских лучей (обычно несколько микрометров для Cu Kα), что является преимуществом для анализа поверхности, но ограничивает объёмный анализ без послойного снятия материала.
Программное обеспечение
- Для обработки данных текстурного анализа используются специализированные программные пакеты, позволяющие строить полюсные фигуры и рассчитывать ODF:
- Пакеты для сбора данных: Управление гониометром, детектором и генератором.
- Пакеты для анализа текстур: Построение полюсных фигур, расчет функций распределения ориентаций (ODF), учет коррекции дефокусировки.
- Сторонние решения: Существуют специализированные пакеты (например, BEARTEX, POPLA), позволяющие проводить углубленный количественный анализ и прогнозировать свойства материалов на основе текстурных данных.
Заключение
Анализ текстур методом рентгеновской дифрактометрии является мощным инструментом для исследования поликристаллических материалов. Сочетание полюсных фигур и ODF позволяет получить полную картину ориентационного распределения кристаллитов, что критически важно для прогнозирования и оптимизации свойств материалов в различных отраслях промышленности.
Современные дифрактометры с многоосевыми гониометрами и параллельной оптикой обеспечивают высокую точность измерений и позволяют анализировать сложные текстуры в широком диапазоне материалов — от металлов и сплавов до тонких плёнок и наноструктур.
