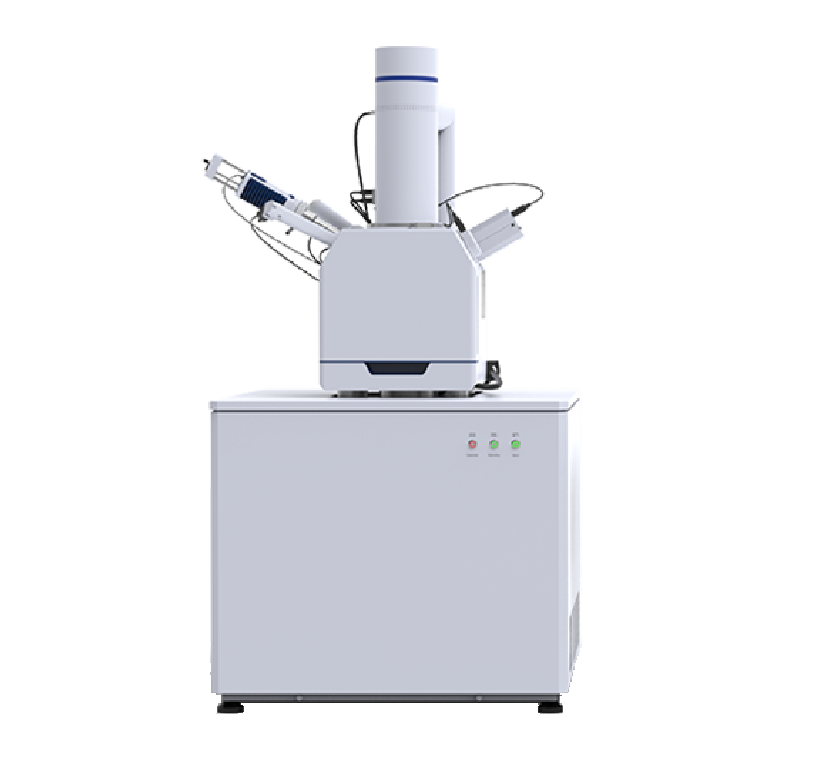

Работа с сканирующим электронным микроскопом (СЭМ) требует не только понимания принципов микроскопии, но и строгого соблюдения последовательности действий. Особенно это касается работы с энергодисперсионной спектроскопией (ЭДС) – методом элементного анализа, который позволяет определять химический состав образца в выбранной точке или области.
Неправильная последовательность действий может привести к:
- получению некорректных данных
- увеличению времени анализа
- сокращению срока службы детектора
Данный алгоритм разработан специалистами ЭМТИОН и проверен на практике. Следование этим рекомендациям обеспечит стабильные результаты и сохранность оборудования.
Подготовка образца и условий
1. Выберите ускоряющее напряжение (HV)
- Используйте таблицу с рекомендуемыми HV для элементов (по периодической таблице)
- Убедитесь, что энергии достаточно для возбуждения нужных линий
2. Настройте изображение
- Корректный WD
- Чёткая фокусировка
- Адекватный размер пучка
- При слабом сигнале – измените beam trimming
Изображение должно быть максимально стабильным и сфокусированным
Подготовка ЭДС
3. Проверьте систему
- Детектор охлаждён
- ИК-камера СЭМ выключена
- Нет предупреждений в софте
4. Захват изображения
- Сканирование в СЭМ должно быть включено
- ЭДС получает изображение только при активном сканировании
Выбор режима анализа
5. Настройка параметров (опционально)
- Скорость сканирования
- Размер растра
- Канал сигнала (SE / BSE)
6. Картирование
- Перейдите во вкладку Mapping
7. Спектр с точки
- Вкладка Spectrum
- Переключение Image / Spectrum
- Выберите «Acquire Point» в панели управления
Сохранение данных
8. Сохраните данные
- Save Project
- Save Word
- Если вы во вкладке Mapping → сохранится карта
- Если во вкладке Spectrum → сохранится спектр
Завершение работы
9. Корректное завершение
- Остановите все сканирования
- Закройте программу
- Подождите ~1 минуту (детектор нагреется)
- После этого можно включать ИК-камеру
Рекомендуемый алгоритм работы
Предварительное исследование всех образцов
- Получите SEM-изображения каждого объекта
- Настройте фокус, WD, увеличение
- Определите точки анализа
ЭДС на этом этапе не включаем!
Сохраните координаты
- Добавьте позиции объектов в память микроскопа
- Проверьте точность возврата к каждой позиции
Проверьте перемещение столика
- Пройдитесь по всем сохранённым точкам
- Убедитесь, что нет потери фокуса, столкновений и смещения области анализа
Контроль ИК-камеры перед запуском ЭДС
- Выключите ИК-камеру
- Убедитесь, что она не включается автоматически
Важно: ПО микроскопа может активировать камеру при каждом перемещении столика – контролируйте это вручную
Включите ЭДС один раз
- Запустите программу ЭДС
- Дождитесь стабилизации
- Выполните съёмку спектров по сохранённым позициям
Главный принцип: сначала – вся механика и навигация. Потом – один непрерывный цикл ЭДС.
Чего не стоит делать
- Включать/выключать детектор между каждым образцом
- Перемещать столик при активной ИК-камере
- Менять WD во время серии без необходимости
- Запускать ЭДС до полной подготовки позиции
- Частое включение и выключение вредно для детектора (количество циклов нагрева и охлаждения ограничено)
Соблюдение данного алгоритма гарантирует:
- Корректные данные – правильный выбор параметров исключает ошибки в спектрах
- Стабильность результатов – воспроизводимость измерений от образца к образцу
- Долгий срок службы оборудования – детектор ЭДС чувствителен к неправильной эксплуатации
Помните: качественная подготовка занимает до 80% времени анализа, но именно она определяет достоверность результатов. Не пренебрегайте ни одним из шагов – особенно контролем ИК-камеры и сохранением координат.
При возникновении вопросов обращайтесь к документации производителя или специалистам службы поддержки.
