Катушки Гельмгольца

ЭМТИОН

Одноосевые и трехосевые конфигурации

Описание Катушки Гельмгольца



Катушки Гельмгольца — это устройства для генерации однородных магнитных полей, используемые в научных исследованиях, промышленности и метрологии. Мы предлагаем два основных типа: одноосевые (генерирующие поле вдоль одной оси) и трехосевые (генерирующие независимые поля вдоль трех взаимно перпендикулярных осей X, Y, Z). Конфигурация любой катушки (диаметр, напряженность поля, время работы, конструктив, система охлаждения — воздушная или водяная) может быть адаптирована под индивидуальные требования заказчика.



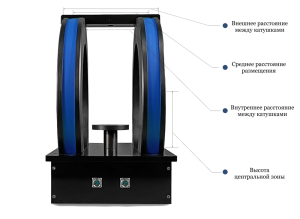

Одноосевая катушка Гельмгольца


Одноосевая катушка Гельмгольца





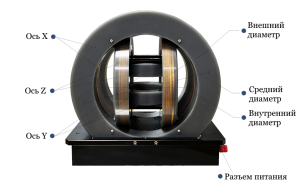

Трехосевая катушка Гельмгольца


Трехосевая катушка Гельмгольца





Особенности



  • Генерация магнитного поля с точной настройкой шага
  • Регулируемая напряжённость магнитного поля
  • Оптимальная однородность магнитного поля
  • Удобный доступ к рабочей зоне
  • Изготовление катушек по индивидуальным требованиям заказчика
  • (Трехосевые) Генерация стандартного магнитного поля по трем независимым осям
  • (Трехосевые) Широкие возможности модификации системы





Принцип работы



Одноосевая катушка состоит из двух идентичных круглых катушек, расположенных параллельно на расстоянии, равном их номинальному радиусу (h = R). Центральные оси катушек совпадают. Обе катушки имеют одинаковое количество витков и пропускают равный ток в одном направлении, создавая однородное поле вдоль своей оси. Между током и величиной поля наблюдается линейная зависимость.



Трехосевая катушка состоит из трех пар катушек, расположенных вдоль осей X, Y и Z. Каждая пара работает по тому же принципу, что и одноосевая катушка, позволяя независимо генерировать и контролировать магнитное поле вдоль каждой из трех осей.

Принцип работы катушки Гельмгольца

В центре системы между катушками создается зона с приблизительно однородным магнитным полем (на иллюстрации показана центральная ось для одной пары).





Применение



  • Физические эксперименты
  • Биомедицинские исследования
  • Измерение свойств магнитных материалов
  • Материаловедение
  • Создание эталонных магнитных полей
  • Промышленное производство
  • Активное экранирование и моделирование геомагнитной среды
  • Научные эксперименты, связанные с магнитными полями
  • Калибровка датчиков магнитного поля

Технические характеристики одноосевых катушек Гельмгольца



Модель Номинальный диаметр
(мини-ось)
Напряжённость поля
в центре (Гс)
Объём однородности (1%) Объём однородности (0,1%) Мощность мини-оси (Вт) Мощность макс. оси (Вт)
HLF150-1 3000 mm 1 S φ 750 mm S φ 420 mm 280 350
HLF100-10 2000 mm 10 S φ 500 mm S φ 280 mm 1200 1700
HLF100-5 2000 mm 5 S φ 500 mm S φ 280 mm 600 850
HLF100-1 2000 mm 1 S φ 500 mm S φ 280 mm 120 170
HLF75-10 1500 mm 10 S φ 375 mm S φ 210 mm 670 1100
HLF75-5 1500 mm 5 S φ 375 mm S φ 210 mm 340 540
HLF75-1 1500 mm 1 S φ 375 mm S φ 210 mm 70 110
HLF60-10 1200 mm 10 S φ 300 mm S φ 170 mm 420 760
HLF60-5 1200 mm 5 S φ 300 mm S φ 170 mm 210 380
HLF60-1 1200 mm 1 S φ 300 mm S φ 170 mm 45 80
HLF50-20 1000 mm 20 S φ 250 mm S φ 140 mm 600 1200
HLF50-10 1000 mm 10 S φ 250 mm S φ 140 mm 300 580
HLF50-1 1000 mm 1 S φ 250 mm S φ 140 mm 30 60
HLF40-50 800 mm 50 S φ 200 mm S φ 110 mm 950 2200
HLF40-10 800 mm 10 S φ 200 mm S φ 110 mm 190 450
HLF40-1 800 mm 1 S φ 200 mm S φ 110 mm 20 45



Технические характеристики трехосевых катушек Гельмгольца



Модель Номинальный диаметр
(мини-ось)
Напряжённость поля
в центре (Гс)
Объём однородности (1%) Объём однородности (0,1%) Мощность мини-оси (Вт) Мощность макс. оси (Вт)
3HLY30-50s 600 mm 50 S φ 150 mm S φ 85 mm 420 1700
3HLY30-10s 600 mm 10 S φ 150 mm S φ 85 mm 85 350
3HLY30-1s 600 mm 1 S φ 150 mm S φ 85 mm 10 30
3HLY25-300s 500 mm 300 S φ 125 mm S φ 70 mm 1750 12500
3HLY25-200s 500 mm 200 S φ 125 mm S φ 70 mm 1150 7800
3HLY25-100s 500 mm 100 S φ 125 mm S φ 70 mm 580 3100
3HLY25-50s 500 mm 50 S φ 125 mm S φ 70 mm 300 1350
3HLY25-10s 500 mm 10 S φ 125 mm S φ 70 mm 60 220
3HLY25-1s 500 mm 1 S φ 125 mm S φ 70 mm 6 15
3HLY20-300s 400 mm 300 S φ 100 mm S φ 55 mm 1150 10400
3HLY20-200s 400 mm 200 S φ 100 mm S φ 55 mm 750 5800
3HLY20-100s 400 mm 100 S φ 100 mm S φ 55 mm 380 2350
3HLY20-50s 400 mm 50 S φ 100 mm S φ 55 mm 190 1000
3HLY20-10s 400 mm 10 S φ 100 mm S φ 55 mm 40 120
3HLY20-1s 400 mm 1 S φ 100 mm S φ 55 mm 4 12
3HLY15-300s 300 mm 300 S φ 75 mm S φ 40 mm 650 7500
3HLY15-200s 300 mm 200 S φ 75 mm S φ 40 mm 430 4300
3HLY15-100s 300 mm 100 S φ 75 mm S φ 40 mm 220 1200
3HLY15-50s 300 mm 50 S φ 75 mm S φ 40 mm 110 520
3HLY15-10s 300 mm 10 S φ 75 mm S φ 40 mm 22 80
3HLY15-1s 300 mm 1 S φ 75 mm S φ 40 mm 3 7
3HLY10-200s 200 mm 200 S φ 50 mm S φ 25 mm 200 2000
3HLY10-100s 200 mm 100 S φ 50 mm S φ 25 mm 95 750
3HLY10-50s 200 mm 50 S φ 50 mm S φ 25 mm 50 300
3HLY10-10s 200 mm 10 S φ 50 mm S φ 25 mm 10 45
3HLY7-100s 140 mm 100 S φ 35 mm S φ 20 mm 50 500
3HLY7-50s 140 mm 50 S φ 35 mm S φ 20 mm 25 220
3HLY7-10s 140 mm 10 S φ 35 mm S φ 20 mm 5 30
