Описание Магнитный картограф Camapper-12R

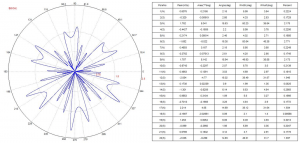

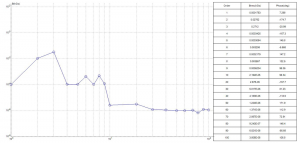

Магнитный картограф Camapper-12R — это система 3D-картографирования магнитного поля, которая предоставляет отчёты с данными, такими как координаты XY, полярные координаты P, 3D-распределение магнитного поля и анализ гармоник полученных магнитных волн. Прибор можно использовать для проведения контроля качества постоянных магнитов, статоров или роторов двигателей с постоянными магнитами, катушек постоянного тока и электромагнитов, и др. изделий.

Оборудование позволяет точно оценивать корректность намагничивания магнитов и контролировать качество магнитных колец. Прибор может комплектоваться различными тестовыми приспособлениями, такими как 3D-зонды, поворотные платформы или загрузочные столы. Конструкция обеспечивает высокую соосность (погрешность менее 0.05 мм) и точность возврата зонда, а рабочее пространство системы составляет 800 × 800 × 800 мм, что позволяет анализировать объекты средних и крупных размеров.

Таким образом, Camapper-12R сочетает в себе гибкость конфигурации, высокую точность измерений и широкий спектр применений, делая его ключевым инструментом для задач контроля и анализа магнитных полей в промышленности и исследованиях.

Принцип работы

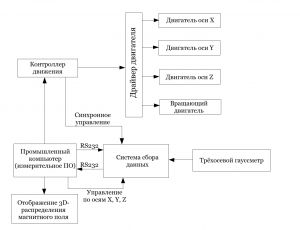

Прибор состоит из трёх основных компонентов: промышленного компьютера (с программным обеспечением для измерений), системы управления движением и системы сбора данных.

Алгоритм работы:

• Промышленный компьютер отправляет команду, задающую траекторию движения через систему управления.
• Одновременно активируется система сбора данных, которая через датчики Холла фиксирует показания по осям X, Y, Z.

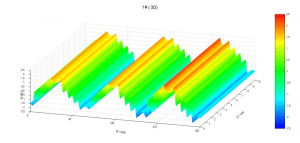

• Данные передаются в компьютер, где обрабатываются для построения 3D-карты магнитного поля.

Особенности

• 3-осевая электроконтролируемая платформа из алюминиевого сплава. Размеры и форма — на заказ.
• Точность позиционирования шагового двигателя: ±0.01 мм. Шаговое разрешение: 0.01 мм.
• Трёхкулачковый патрон с соосностью лучше 0.05 мм.
• Угловое разрешение: 0.01°. Погрешность возврата: ±0.005°.
• Скорость тестирования: 30–60 секунд/цикл (фиксированная).
• Диапазоны сбора данных: 0.2k/0.4k/1k/2k/4k/10k/20k Гс (автоматический выбор).
• Точность: 1.0%. Повторяемость: 0.3%.
• Разрешение: 1.0% от полной шкалы диапазона (для диапазонов ниже 400 Гс — 0.1 Гс).
• Калибровка: В комплекте эталонное магнитное поле 1000 Гс ±5 Гс с точностью калибровки 0.5%.

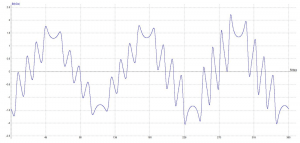

Примеры применения
