Безжидкостной криокомплекс на базе сверхпроводящего магнита для измерения физических свойств твердотельных материалов.

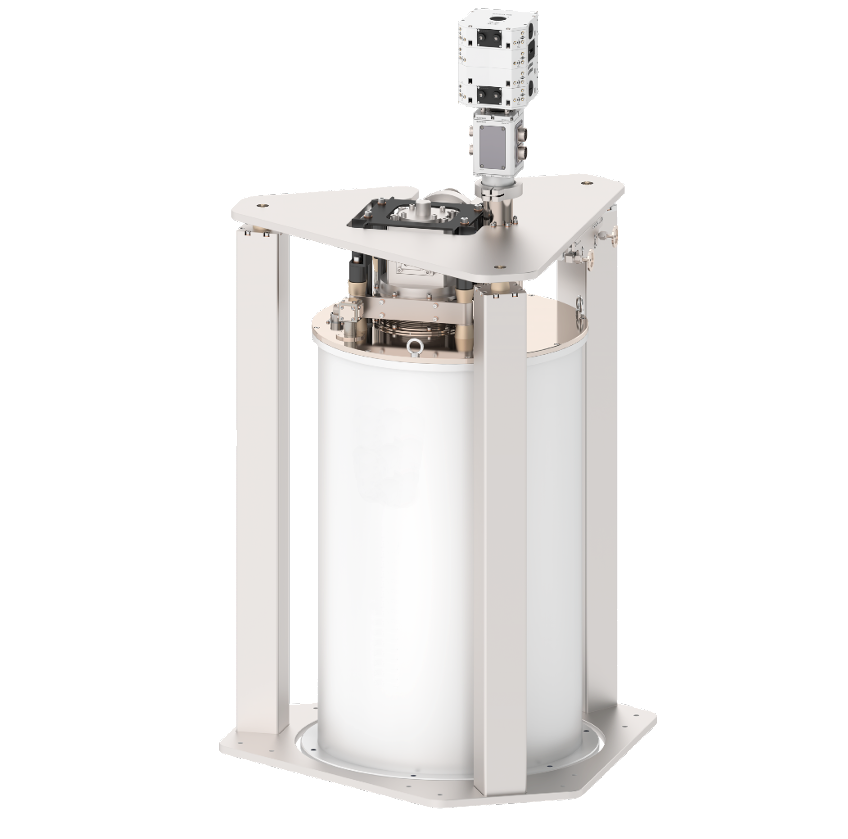

Установка PPMS-16K9 представляет собой универсальный научный инструмент высшего класса, предназначенный для проведения прецизионных экспериментов в области физики конденсированного состояния. Этот комплекс позволяет исследовать широкий спектр физических свойств материалов, таких как магнитная восприимчивость, электрическое сопротивление, эффект Холла и теплоемкость, в экстремальных условиях — при сверхнизких температурах вплоть до 1.8 Кельвина и в присутствии сильных магнитных полей до 9 Тесла. Ключевой особенностью системы является ее полная автономность и отсутствие необходимости использования жидких криогенных агентов, таких как гелий, что достигается за счет применения импульсной трубки.
В основе работы комплекса лежит интеграция нескольких высокотехнологичных систем. Криогенная часть обеспечивает охлаждение за счет импортного криоохладителя, который методом импульсной трубки создает и поддерживает стабильную низкую температуру в рабочем объеме. Магнитная система на основе сверхпроводящей катушки генерирует сильное и высокооднородное магнитное поле, величина и направление которого точно контролируются биполярным источником питания. Управление температурными и магнитными параметрами, а также сбор данных осуществляются с помощью высокоточной электроники.
Для проведения измерений образец помещается в специальный держатель, который обеспечивает его точное позиционирование в области однородного поля и стабильной температуры. Комплекс поддерживает модульную архитектуру, позволяющую проводить несколько типов измерений без переконфигурации системы. Магнитометрия вибрационного типа (VSM) используется для изучения магнитных свойств, в то время как электрические измерения на постоянном и переменном токе позволяют исследовать транспортные характеристики материалов. Высокая степень автоматизации процесса измерений гарантирует воспроизводимость результатов и минимизирует влияние человеческого фактора.

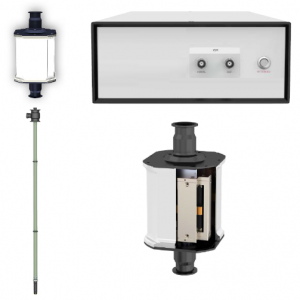

VSM модуль для вибромагнитных измерений
Исследование магнитных свойств материалов, включая ферромагнетики, антиферромагнетики и спиновые стекла
Изучение явления сверхпроводимости и определение критических параметров сверхпроводников
Характеристика транспортных свойств, таких как электрическое сопротивление, эффект Холла и магнитосопротивление
Измерение теплоемкости для получения информации о фазовых переходах и электронной структуре
Разработка и тестирование новых функциональных материалов для электроники и энергетики
Эксплуатация установки не требует постоянных затрат на дорогостоящие криогенные жидкости, что значительно снижает стоимость владения. Комплекс поставляется “под ключ”, включая доставку, полный монтаж, пуско-наладку и обучение персонала, что обеспечивает его быстрое введение в эксплуатацию. Использование компонентов от мировых лидеров гарантирует высочайшую надежность, точность и долговечность системы. Гибкость конфигурации позволяет адаптировать комплекс под специфические задачи заказчика, а встроенная система защиты предохраняет дорогостоящее оборудование от повреждений.
Криогенная система | |
Тип охлаждения | Криорефрижератор с сухой сверхпроводящей системой |
Мощность охлаждения | ≥1.2 Вт при 4.2 К |
Диапазон температур | 1.8 К – 325 К |
Стабильность температуры | ±10 мК |
Скорость изменения температуры | 0-5 К/мин |
Магнитная система | |
Максимальное поле | ±9 Тл |
Однородность поля | ≤0.1% в объеме 10 мм |
Источник питания | Биполярный, 100 А |
Стабильность тока | ≤20 ppm |
VSM-модуль | |
Чувствительность | <5×10⁻⁷ emu |
Максимальный момент | 40 emu |
Диапазон температур | 1.8 К – 325 К |
Частота вибраций | 40 Гц |
Электрические измерения | |
Диапазон вращения | 0° – 370° |
Точность позиционирования | <1° |
Минимальный шаг | 0.01° |
Максимальное напряжение | 200 В |
Ток утечки | <100 пА при 100 В |
Система управления | |
Контроллер температуры | 8 каналов мониторинга, 2 канала регулирования |
Разрешение по температуре | 0.1 мК (24-разрядный АЦП) |
Мощность нагрева | 100/50 Вт |
Требования к образцам | |
VSM измерения | вес образца <5 г, размеры <3 мм |
Электрические измерения | размер образца >10×10 мм |
