Порошковый дифрактометр TD-3700

Dandong Tongda Science&Technology Co.,Ltd (Tongda)

Дифрактометр серии TD с линейными/матричными детекторами

Описание Порошковый дифрактометр TD-3700

Tongda TD-3700 — это многофункциональный дифрактометр, позволяющий решать как классические задачи рентгеновской дифрактометрии, так и реализовывать уникальные схемы измерения благодаря гибкости модульной архитектуры и наличию большого числа измерительных приставок и аксессуаров. Структурный и фазовый анализ, остаточные напряжения и текстурный анализ, , исследования при высоких и низких температурах, изучение стресса материала, анализ функциональных покрытий, анализ тонких пленок, наноматериалы, коллоидные жидкости, аморфные материалы, органические и биомедицинские материалы, волокна, полимеры, наноструктурированные поверхности и многое другое.



Особенности порошкового дифрактометра TD-3700:

  • Модульная конструкция устройства – доступны опции
  • Широкий выбор детекторов CP, SDD, 1D, SC
  • Материалы мишени трубки: Cu, Co, Cr, Mo, W, Fe
  • Высокоточный гониометр ⌀185-300 мм непрерывно регулируемый
  • Охлаждение до – 196℃ / нагрев до 1600℃
  • Широкий выбор аксессуаров для построения различных схем измерения
  • Возможность вращения и автоматической смены образцов



Θs-θd вертикальный гониометр

Гониометры TD-3700 сконструированы на базе высокоточных трансмиссионных подшипников, контролируемых с помощью полностью закрытой системы сервоприводов. Интеллектуальный контроллер системы управляется с помощью 32-битного RISC микропроцессора, обеспечивающего, вкупе с магнитным энкодером высокого разрешения, самую высокую точность измерения.

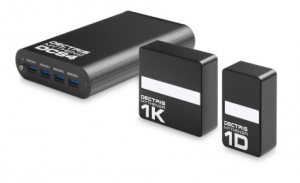

Матричные 1D детекторы





TDM-20 комплектуется матричными детекторами фирмы серии Mythen 2R (модели 1K и 1D – HPC технология – полосовые X-RAY детекторы). Детекторы модельного ряда Pilatus, предназначенные для специализированных целей (работа с синхротронными источниками излучений и с лабораторными источниками света), доступны в моделях дифрактометра TD-5000. Детекторы Mythen 2R 1D/1K это полосовые полупроводниковые сенсоры, обеспечивающие на один-два порядка лучшее быстродействие в сравнении с точечными детекторами.



Особенности детекторов Mythen:

– прямое преобразование рентгеновских лучей в электрический сигнал в режиме счета одиночных фотонов;

– низкий уровень шума, отсутствие темнового тока;

– расширенный динамический диапазон;

– короткое время чтения, высокая частота кадрирования.





Квантовая эффективность как функция от регистрируемой энергии для сенсоров различной толщины.







MYTHEN2 1K 1D
Количество полос, шт 1280 640
Толщина сенсора, мкм 320, 450, 1000 320, 450
Толщина полосы, мкм 50
Длина полосы, мм 8 8 (450мкм)
4 (320мкм)
Динамический диапазон, бит 24
Диапазон энергий, кЭв 4-40*
Время считывания, мкс 89
Частота, Гц 100
Разрешение по энергии, эВ 687
Возможность работы в вакууме Да
Тип охлаждения Воздушное
Размеры, мм 70х62х22 38х62х22
Вес, г 180 100
Контроллер размеры, мм 110х30х60
Контроллер вес, г 400





Базы данных порошковых дифракционных картин

Поставляемое программное обеспечение дифрактометров может комплектоваться базами данных дифрактограмм.



Система охлаждения

Чиллер дифрактометра TD-3700 предназначен для охлаждения трубки с помощью дистиллированной воды. Чиллер поставляется в комплекте с дифрактометром.



ПЛК контроллер

Использование ПЛК системы (программируемый контроллер) повышает производительность прибора, а также позволяет значительно снизить энергопотребление генератора рентгеновского излучения. Высоковольтный генераторный блок и система управления прибором, вкупе с интерфейсным модулем ввода/вывода, разделены устройством оптической изоляции, что обеспечивает высокую безопасность работы пользователей, а также увеличивает отказоустойчивость системы.



Доступные опции TD-3700 (раздел Опции дифрактометров):





Дифрактограммы TD-3700

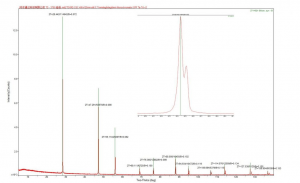

Порошок кремния. Увеличение пика (111)

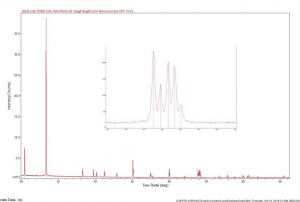

Полный спектр SiO2. Частичное увеличение пяти пиков





Сравнение одного пика дифрактограммы порошкового кремния. XR3700 (детектор Mythen, красная кривая) и XR3500 (сцинтилляционный детектор, зеленая кривая).

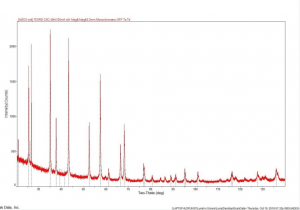

Дифрактограмма Al2O3





Поверка прибора

Рентгеновские дифрактометры TD-3700 и TDM-20 внесены в Госреестр СИ, номер регистрации 88449-23. Получено свидетельство о поверки прибора.

Приказ о внесении в госреестр СИ дифраткометров TD-3700 и TDM-20 №485 ОТ 09.03.2023





Разрешительная документация

Вместе с оборудованием поставляется Сертификат ГОСТ-Р, Декларация о соответствии, Сертификат безопасности, Свидетельство о поверке, а также Протокол радиационных испытаний. Радиационная безопасность прибора соответствует следующим нормативам:

  • ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические»;

  • ГОСТ Р ИСО 13849-1 «Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1»;

  • ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»;

  • СанПиН 2.6.1.3289-15 «Гигиенические требования по обеспечению радиационной безопасности при обращении с источниками, генерирующими рентгеновское излучение при ускоряющем напряжении до 150 кВ.».



О производителе

Компания Dandong Tongda Science & Technology (Tongda, Китай) – это национальное высокотехнологичное предприятие, расположенное в Китае в провинции Ляонин. Основное направление деятельности компании: производство оборудования неразрушающего контроля и рентгеноаналитического оборудования. Предприятие работает при поддержке Министерства Науки и Технологий Китая и сертифицировано по стандартам ISO.



При поддержке крупных частных китайских фондов, Tongda разработала серию аналитических приборов, конкурирующими на мировом рынке с такими производителями, как Shimadzu, Rigaku, Bruker и многими другими. Продукция компании широко используются в химии, машиностроении, геологии, добыче полезных ископаемых, металлургии, нефтехимии, фармацевтики и других сферах.

Параметр

Наименование

Значение

Источник рентгеновского излучения

Мишень трубки

Керамическая трубка Cu (медная мишень). Опционально доступны Co (кобальт) , Cr (хром), Mo (молибден), W (вольфрам), Fe (железо)

Фокус трубки

1*10 мм или 0,4*14 мм (длинный фокус или фокус в точке)

Номинальная мощность генератора

3000 Вт

Мощность трубки

2,4 кВт (опционально доступно 2,7 кВт)

Напряжение выдаваемое генератором

10-60 кВ с шагом 0.1 кВ

Ток выдаваемый генератором

2-50 мА с шагом 0.1 мА

Выходная стабильность (при колебаниях сети
±10%)

0,005%

Гониометр

Тип

вертикальный θs-θd

Радиус сканирования

стандартный 225 мм (185-300 мм непрерывно регулируемый)

Диапазон сканирования

-110°~161°

Скорость сканирования

0,0012°~120°/мин

Скорость позиционирования

1500°/мин.

Режим привода

θs-θd с привязкой, θs или θd одиночный

Режим сканирования

пошаговый, непрерывный, сегментация, сканирование на просвет

Минимальный шаг сканирования

0,0001°

Точность измерения

0,001°

Повторяемость угла 2θ

0,0001°

Детектор





Тип

Матричный детектор HPC 1D Mythen

Максимальная линейная скорость счета. Интенсивность дифракции более чем в 100 раз выше, чем у SC-XRD

1 х 109 cps, более чем в 100 раз выше, чем у SC-XRD

Энергетическое разрешение

687 ± 5 эВ

Время считывания детектора

89 мкс

Динамический диапазон

24 бит

Диапазон энергий, кэВ

4-40 кэВ

Тип

SC – сцинтилляционный

Разрешение

≤50%

Режим работы ПЛК

Автоматическое дифференциальное управление, интегральный режим преобразования

Система
безопасности

Контроль мощности излучения (кВт) и тока трубки(мА) (верхний и нижний пределы); защита от перегрузки; контроль жидкости; контроль нагрева рентгеновской трубки и другие множественные системы контроля утечки излучения; интерлок двери; экранная защита подводки платформы.

Уровень
утечки рентгеновских лучей

При максимальной мощности рентгеновской трубки

0,1 мкЗв/ч

При непрерывной работе в течение 8 часов (40 кВ, 40 мА)

0,3%

Контролируемые параметры ПО

Автоматическое управление напряжением и током рентгеновской трубки, автоматическая работа шторки рентгеновского генератора.  Контроль управление пошаговым и непрерывном режимами сканирования гониометра, автоматический сбор, сохранение данных, контроль и калибровка угломер и др.

ПО обработки данных (опция)

Для анализа структуры материала по методу Ритвельда, сглаживание и вычитания фона, качественный и количественный анализ фаз материала, Kα1, Kα2 выделение, выделение полного спектра, пика, расчет полуширины и размера зерен, измерение кристаллической ячейки, калибровка данных дифракции, фон, вычитание, количественный анализ без стандартизации, полноспектральная подгонка изображения, моделирование рентгеноструктурных изображений и т. д.

Габариты, ДхШхВ

1300 x1000 x1800

мм

Комплектация

Дифрактометр

1 шт.

ПК управления

1 шт.

ИБП 10000 ВА (для дифрактометра и чиллера)

1 шт.

По обработки данных (опционально)

1 шт.
