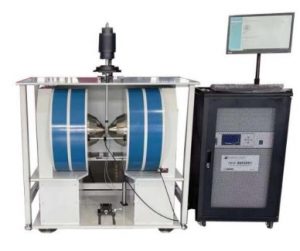

Вибромагнитометр VSM

YP MAGNETIC TECHNOLOGY DEVELOPMENT

Вибромагнитометр до 3Тл и температурным диапазоном от -200 до +800 градусов Цельсия

Описание Вибромагнитометр VSM

    Компания ЭМТИОН является официальным дистрибьютором YP MAGNETIC TECHNOLOGY DEVELOPMENT (КНР). Компания основана в 1980ые годы профессором лаборатории физики в Jilin University мистером Yupu Zhang, на сегодняшний день YP MAGNETIC TECHNOLOGY DEVELOPMENT CO., LTD является одним из лидеров мирового рынка по производству измерительных систем магнитного поля и материалов, а также генераторов магнитного поля, датчиков и аксессуаров.





Диапазон измерения магнитного момента 10-3emu—300emu



(18 диапазонов 300emu, 150emu, 80emu, 40emu, 30emu, 15emu, 8emu, 4emu, 3emu, 1.5emu, 800memu, 400memu, 300memu, 150memu, 80memu, 40memu, 30memu, 15memu)

Чувствительность 5 × 10-5emu
Относительная точность (3 emu) лучше, чем ±1%
Повторяемость (3emu) лучше, чем ±1%
Стабильность (3emu) более 1% в течение 4 часов непрерывной работы
Шаг магнитного полюса 40 мм
Диаметр торца полюса 60 мм
Напряженность магнитного поля до 3,0 Тл

(0,5Тл, 0,8Тл, 1,2Тл, 1,6Тл, 2Тл, 2,2Тл, 2,4Тл, 2,7Тл, 3Тл)

Диапазон температур от –195,8 до 800 °C (зависит от выбранных опций)







   Магнитные материалы используются практически во всех отраслях современной электротехнической и электронной промышленности, включая генераторы, двигатели, трансформаторы, катушки индуктивности и другие компоненты. Большинство основных параметров определяются с помощью измерения петли гистерезиса, кривой размагничивания или кривой намагничивания с переменной температурой. С тех пор как в 1956 году был выпущен первый магнитометр с вибрирующим образцом (VSM), в него было внесено множество усовершенствований. Благодаря своей высокой чувствительности, небольшим тестовым образцам (как правило, в миллиграммовом масштабе) и простой подготовке образцов, он широко используется во многих областях магнитных измерений, включая материалы постоянных магнитов, магнитно-мягкие материалы, материалы для магнитной записи и слабомагнитные материалы, диапазон измерений охватывает множество параметров: петлю гистерезиса (loop), кривую намагничивания/температура (MT curve) и т.д. VSM имеет широкий спектр применений и вносит выдающийся вклад в исследования в области материаловедения. Преимущество VSM заключается в том, что он позволяет измерять очень небольшое количество образца, и нет строгих требований к форме образца. VSM в настоящее время является одним из наиболее распространенных инструментов измерения магнитных характеристик широкого круга образцов.



Схематичное изображение VSM





  • Вверху слева: Институт металлургии Внутренней Монголии: VSM*130;
  • Вверху справа: Университет электронных наук и технологий: VSM-220;
  • Внизу слева: Северо-Восточный Университет: VSM-300;
  • Внизу справа: Национальный исследовательский технологический университет «МИСиС» — российский технический университет (МИСиС): VSM-130





Диапазон измерения магнитного момента 10-3emu—300emu



(18 диапазонов 300emu, 150emu, 80emu, 40emu, 30emu, 15emu, 8emu, 4emu, 3emu, 1.5emu, 800memu, 400memu, 300memu, 150memu, 80memu, 40memu, 30memu, 15memu)

Чувствительность 5 × 10-5emu
Относительная точность (3 emu) лучше, чем ±1%
Повторяемость (3emu) лучше, чем ±1%
Стабильность (3emu) более 1% в течение 4 часов непрерывной работы
Шаг магнитного полюса 40 мм
Диаметр торца полюса 60 мм
Напряженность магнитного поля до 3,0 Тл

(0,5Тл, 0,8Тл, 1,2Тл, 1,6Тл, 2Тл, 2,2Тл, 2,4Тл, 2,7Тл, 3Тл)

Диапазон температур от –195,8 до 800 °C (зависит от выбранных опций)
Источник магнитного поля представляет собой электромагнит с фиксированным воздушным зазором, установленный под углом 45°, магнитное поле в горизонтальном направлении, фиксированный воздушный зазор составляет 40 мм, диаметр полюса составляет Φ60 мм, а максимальное значение магнитного поля до 3,0 Тл; электромагнит охлаждается водяным контуром.
Источник питания постоянного тока электромагнита Источник питания представляет собой регулируемый, высокостабильный источник постоянного тока с автоматическим преобразованием мощности 8 ~ 10 кВт. В режиме постоянного тока выходной ток можно непрерывно регулировать в пределах номинального диапазона.



Основные функции

Выходная мощность 8 ~ 10 кВт

Режим защиты: защита от потери фазы, Защита от перегрузки по току, Автоматическая защита от короткого замыкания.

4,5‘’ ЖК-дисплей



Рабочее время: 8 часов непрерывной работы (температура окружающей среды 20 ±5 ℃)

Входное напряжение: трехфазное 380В ±10%

Входная частота: 50 Гц

Вибрационная система Включает вибрирующий стержень, механическую вибрирующую головку, кронштейн, камеру для образцов и катушку (детектор).
Основные технические показатели Диапазон магнитного момента делится на 300emu, 150emu, 80emu, 40emu, 30emu, 15emu, 8emu, 4emu, 3emu, 1,5emu, 800memu, 400memu, 300memu, 150memu, 80memu, 40memu, 30memu и 15memu (то есть 0,015emu). Чувствительность 5 × 10-5emu при 3emu, относительная точность и повторяемость измерения магнитного момента лучше ± 1%, предварительный нагрев в течение получаса, непрерывная работа в течение 4 часов, стабильность лучше 1%.

Диапазон магнитного поля составляет до 3,2 Тл, максимальное разрешение составляет 0,1мТл, а относительная точность превышает ± 1%.

Выходная частота источника вибрации составляет 180 Гц, стабильность частоты лучше, чем 10-5, а выходная мощность превышает 50 Вт.

Программное обеспечение На экране компьютера могут отображаться различные измеренные кривые и характерные параметры. Программное обеспечение может выбирать данные по желанию, частично увеличивать масштаб, переводить, сглаживать кривую, а также выводить и печатать на лазерном принтере;

Может автоматически измерять кривую намагничивания, петлю гистерезиса, быструю петлю MH и фоновую кривую; когда известны коэффициент размагничивания и плотность образца, кривая магнитной характеристики образца с разомкнутой цепью VSM может быть автоматически преобразована кривую образца с замкнутой цепью.

Программное обеспечение может одновременно вычислять параметры кривой в международной системе единиц и системе единиц Гаусса (магнитный момент насыщения / намагниченность насыщения / отношение намагниченности насыщения, остаточный магнитный момент / остаточная намагниченность, коэрцитивная сила, собственная коэрцитивная сила и др.
